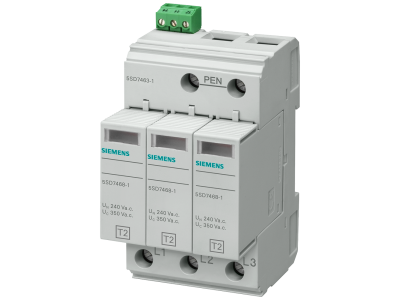

Ogranicznik przepięć typu 2 klasa wymagań C, UC 350V wkłady ochronne | 5SD7463-1 Siemens

Alternatywny kod produktu: 5SD74631

Opis i Kluczowe Cechy

Ogranicznik przepięć typu 2 klasy wymagań C firmy Siemens (symbol 5SD7463-1) to element serii SENTRON przeznaczony do ochrony instalacji elektrycznych przed przepięciami pochodzenia atmosferycznego i łączeniowego. Dzięki napięciu trwałej pracy UC = 350 V AC zapewnia skuteczną ochronę w sieciach 230/400 V. Kompaktowa konstrukcja umożliwia montaż na szynie TH35 w rozdzielnicach głównych i podrozdzielnicach.

• Typ 2 (klasa C): Odpowiedni do ochrony przed przepięciami łączeniowymi i pośrednimi wyładowaniami piorunowymi, stosowany w rozdzielnicach głównych.
• Napięcie trwałej pracy UC = 350 V AC: Gwarantuje bezpieczną pracę w standardowych sieciach niskiego napięcia 230/400 V, chroniąc podłączone urządzenia przed przepięciami.
• Wkłady ochronne (moduł wymienny): Umożliwiają łatwą wymianę uszkodzonego elementu bez konieczności demontażu całego urządzenia.
• Montaż na szynie DIN (TH35): Szybka i bezpieczna instalacja w rozdzielnicach, zgodna z typowymi systemami montażowymi.
• Zgodny z serią SENTRON: Doskonałe dopasowanie wizualne i funkcjonalne z innymi komponentami Siemens, ułatwiające tworzenie spójnej rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących ograniczników przepięć oraz posiada certyfikację CE. Zalecany do stosowania zgodnie z obowiązującymi przepisami i wytycznymi producenta.

Zastosowanie

Ogranicznik przepięć typu 2 Siemens 5SD7463-1 znajduje zastosowanie w instalacjach elektrycznych, gdzie wymagana jest ochrona przed przepięciami atmosferycznymi i łączeniowymi.

• Ochrona rozdzielnic głównych w budynkach mieszkalnych, komercyjnych i przemysłowych.
• Zabezpieczenie wrażliwych urządzeń elektronicznych, takich jak komputery, serwery, sterowniki PLC.
• Instalacje w obiektach infrastruktury (szkoły, szpitale, biura) wymagające ciągłości zasilania.
• Systemy automatyki budynkowej i inteligentnego sterowania.

Wskazówki Montażowe

Montaż ogranicznika przepięć powinien być wykonany przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową i warunkami zwarciowymi, a moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Zaleca się zastosowanie zabezpieczenia nadprądowego (bezpiecznik lub wyłącznik) przed ogranicznikiem.

FAQ

• Jakie jest napięcie pracy ogranicznika? Napięcie trwałej pracy UC wynosi 350 V AC, co umożliwia stosowanie w sieciach 230/400 V.
• Czy wkłady ochronne można wymienić bez demontażu urządzenia? Tak, konstrukcja przewiduje wymianę wkładów ochronnych, co ułatwia serwis. Szczegółowe instrukcje znajdują się w dokumentacji technicznej.
• Jaki stopień ochrony IP ma to urządzenie? Informacja o stopniu ochrony IP nie została podana w danych technicznych. Należy sprawdzić kartę katalogową producenta lub dokumentację dołączoną do urządzenia.
