Ogranicznik przepięć typ 1, UC 350V, moduły wtykowe, 3-bieg., układ 3+0, do sieci TN-C, IIMP 25 | 5SD7413-1 Siemens

Alternatywny kod produktu: 5SD74131

Opis i Kluczowe Cechy

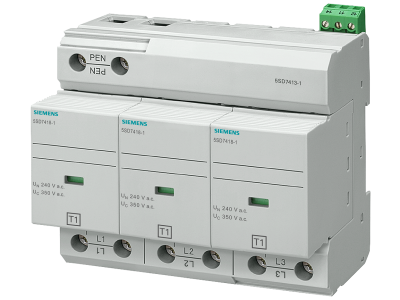

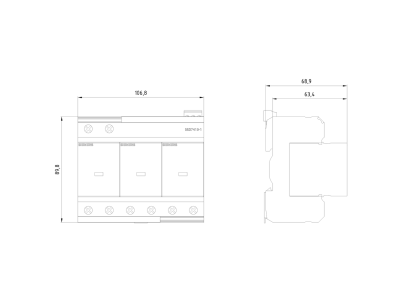

Ogranicznik przepięć typ 1 Siemens 5SD7413-1 przeznaczony do sieci TN-C, wykonany w układzie 3+0 z trzema modułami wtykowymi. Zapewnia skuteczną ochronę przed skutkami bezpośredniego wyładowania piorunowego i przepięciami atmosferycznymi, a także przepięciami łączeniowymi. Napięcie ciągłe UC 350 V oraz prąd udarowy Iimp 25 kA gwarantują niezawodne działanie w obwodach o podwyższonych wymaganiach ochrony odgromowej.

• Typ 1 (klasa I) – ochrona przed bezpośrednim uderzeniem pioruna: odprowadza prądy udarowe do 25 kA, zabezpieczając instalację i podłączone urządzenia przed zniszczeniem.
• Układ 3+0 dla sieci TN-C: dedykowany do sieci z połączonym przewodem neutralnym i ochronnym (PEN), zapewnia optymalną konfigurację ochrony w typowych instalacjach budynkowych.
• Moduły wtykowe – szybka i beznarzędziowa wymiana: w przypadku uszkodzenia moduł można wymienić bez demontażu całego urządzenia z szyny, co skraca czas naprawy.
• Napięcie ciągłe UC 350 V: umożliwia pracę w sieciach o napięciu fazowym 230/400 V AC, bez ryzyka przedwczesnego zadziałania w warunkach normalnej pracy.
• Styk zdalnej sygnalizacji: umożliwia przesyłanie informacji o stanie ogranicznika do systemu nadzoru (BMS) lub na panel sygnalizacyjny.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami europejskich norm dotyczących ochrony przeciwprzepięciowej oraz posiada certyfikację CE. Spełnia rygorystyczne kryteria bezpieczeństwa i niezawodności dla urządzeń ochrony odgromowej i przeciwprzepięciowej.

Zastosowanie

Ogranicznik przepięć typ 1 Siemens 5SD7413-1 znajduje zastosowanie w rozdzielnicach głównych budynków mieszkalnych, użyteczności publicznej oraz obiektach przemysłowych, gdzie wymagana jest ochrona przed bezpośrednim wyładowaniem piorunowym. Przeznaczony do sieci TN-C w układzie 3+0.

• Ochrona głównych tablic rozdzielczych przed skutkami bezpośredniego uderzenia pioruna.
• Instalacje w obiektach przemysłowych, magazynowych i komercyjnych z piorunochronem zewnętrznym.
• Systemy zasilania infrastruktury krytycznej (centra danych, szpitale, obiekty użyteczności publicznej).
• Modernizacja rozdzielnic w budynkach z siecią TN-C wymagających ochrony odgromowej klasy I.

Wskazówki Montażowe

Montaż i konserwacja ogranicznika przepięć mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przyłączanie przewodów należy wykonać zgodnie z dokumentacją producenta, stosując odpowiednie momenty dokręcania zacisków. Przekrój przewodów musi być dobrany do spodziewanego prądu udarowego i obciążenia – zaleca się stosowanie przewodów o minimalnym przekroju 6 mm² Cu. Po zainstalowaniu należy sprawdzić poprawność działania wskaźnika stanu oraz ewentualnie podłączyć styk zdalnej sygnalizacji.

FAQ

• Czy moduł wtykowy można wymienić w razie uszkodzenia? Tak, ogranicznik posiada moduły wtykowe, które można beznarzędziowo wymontować i zastąpić nowym bez konieczności demontażu całego urządzenia z szyny DIN.
• Jaki jest stopień ochrony IP? Producent nie podaje w danych technicznych konkretnej wartości IP. Podczas montażu w rozdzielnicy aparatura elektryczna ma zazwyczaj stopień ochrony IP20 – wymagana jest obudowa rozdzielnicy o odpowiednim IP.
• Czy ogranicznik nadaje się do sieci TN-S? Nie – model 5SD7413-1 jest przeznaczony wyłącznie dla sieci TN-C z układem 3+0. W sieci TN-S należy stosować ograniczniki o innym układzie połączeń (np. 4+0).
