Ogranicznik przepięć typ 1+2 (wyk. warystorowe), UC 335V/264 AC, dla sieciI 3-przew (L,N,PE), I | 5SD7412-2 Siemens

Alternatywny kod produktu: 5SD74122

Opis i Kluczowe Cechy

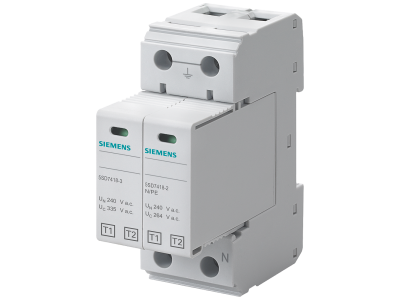

Ogranicznik przepięć typ 1+2 firmy Siemens, oznaczony symbolem 5SD7412-2, to warystorowe urządzenie ochronne przeznaczone do sieci trójprzewodowej L, N, PE. Znamionowe napięcie trwałej pracy UC wynosi 335 V / 264 V AC, co zapewnia skuteczną ochronę instalacji 230/400 V przed przepięciami atmosferycznymi i łączeniowymi. Dzięki konstrukcji typu 1+2 urządzenie łączy w sobie funkcje ochrony odgromowej (typ 1) i przeciwprzepięciowej (typ 2), co czyni je uniwersalnym rozwiązaniem dla rozdzielnic głównych i podrozdzielnic.

• Typ 1+2 (warystorowy): Połączenie ochrony odgromowej i przeciwprzepięciowej w jednym module – redukuje liczbę urządzeń i upraszcza konfigurację instalacji.
• Napięcie UC = 335 V / 264 V AC: Dopasowanie do sieci 230/400 V zapewnia bezpieczną pracę bez ryzyka przegrzania lub uszkodzenia warystorów w stanach przejściowych.
• Dla sieci 3-przewodowej (L, N, PE): Dedkowany do powszechnie stosowanej konfiguracji TN, co eliminuje konieczność stosowania dodatkowych przejściówek.
• Symbol 5SD7412-2: Łatwa identyfikacja produktu w systemie Siemens SENTRON – ułatwia zamawianie i kompletację zestawów ochronnych.
• Technika warystorowa: Szybkie ograniczanie przepięć o stromych narastających – chroni wrażliwe urządzenia elektroniczne przed uszkodzeniem.

Zgodność z Normami

Urządzenie spełnia wymagania europejskich i międzynarodowych norm dotyczących ochrony przeciwprzepięciowej (IEC/EN). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami unijnymi. Montaż i eksploatacja zgodna z dokumentacją producenta gwarantuje pełną skuteczność ochrony.

Zastosowanie

Ogranicznik przepięć typ 1+2 5SD7412-2 znajduje zastosowanie w instalacjach wymagających kompleksowej ochrony przed wyładowaniami atmosferycznymi i przepięciami łączeniowymi. Rekomendowany do montażu w rozdzielnicach głównych oraz podrozdzielnicach obiektów mieszkalnych, usługowych i przemysłowych.

• Ochrona rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych i biurowych.
• Zabezpieczenie instalacji przemysłowych przed przepięciami pochodzącymi od wyładowań atmosferycznych.
• Stosowanie w sieciach TN (L, N, PE) jako element ochrony odgromowej i przeciwprzepięciowej.
• Integracja z systemami automatyki budynkowej wymagającymi niezawodnej ochrony wrażliwych układów sterowania.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Ogranicznik przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy elektrycznej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z parametrami podanymi w karcie katalogowej producenta. Po instalacji sprawdź poprawność połączeń i działanie wskaźnika stanu (jeśli dotyczy).

FAQ

• Jaka jest różnica między ogranicznikiem typ 1+2 a typem 2? Typ 1+2 łączy w sobie ochronę odgromową (typ 1 – odprowadzanie prądów piorunowych) i przeciwprzepięciową (typ 2 – ograniczanie przepięć łączeniowych). Typ 2 stosuje się wyłącznie jako ochronę dodatkową za ogranicznikiem typ 1.
• Czy mogę go zastosować w sieci TN-S? Tak, model 5SD7412-2 jest przeznaczony do sieci trójprzewodowej L, N, PE, czyli dokładnie dla konfiguracji TN-S. W sieci TN-C wymagany jest odpowiedni wariant z N i PE połączonymi (PEN).
• Jakie napięcie trwałej pracy UC ma ten ogranicznik? Napięcie UC wynosi 335 V / 264 V AC – jest to wartość maksymalna, przy której warystor może pracować w sposób ciągły bez ryzyka przegrzania. Odpowiada sieci 230/400 V.
