Ogranicznik przepięć typ 1+2 klasa B+C 3P+NPE 12,5kA, SPBT12-280-3+NPE50 | 184750 Eaton

Opis i Kluczowe Cechy

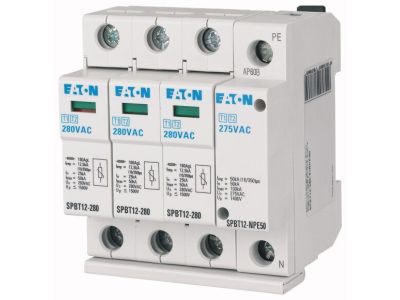

Ogranicznik przepięć EATON SPBT12-280-3+NPE50 to zaawansowane urządzenie ochronne typu 1+2 (klasa B+C), zaprojektowane do kompleksowego zabezpieczania instalacji elektrycznych przed skutkami bezpośrednich i pośrednich wyładowań atmosferycznych oraz przepięć łączeniowych. Dzięki kombinowanej konstrukcji, aparat ten eliminuje konieczność stosowania dławików odsprzęgających, co znacząco optymalizuje miejsce w rozdzielnicy. Urządzenie charakteryzuje się prądem udarowym Iimp o wartości 12,5 kA na biegun, co gwarantuje wysoką zdolność odprowadzania energii wyładowań. Układ połączeń 3P+NPE zapewnia pełną ochronę w sieciach typu TN-S oraz TT, separując tor neutralny od torów fazowych za pomocą wysokiej klasy iskiernika sumarycznego.

• Hybrydowa ochrona: Połączenie klasy B i C pozwala na redukcję napięcia do poziomu bezpiecznego dla większości odbiorników końcowych.
• Wysoka wytrzymałość: Prąd udarowy 12,5 kA (10/350 µs) zapewnia odporność na ekstremalne warunki atmosferyczne.
• Konstrukcja modułowa: Standardowa szerokość modułów ułatwia montaż w typowych rozdzielnicach niskiego napięcia.
• Wskaźnik stanu: Optyczna sygnalizacja uszkodzenia pozwala na szybką weryfikację sprawności wkładki ochronnej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w krytycznych systemach zasilania. Ogranicznik spełnia wymagania normy IEC/EN 61643-11, która definiuje parametry testowe dla ograniczników przepięć niskiego napięcia. Dzięki certyfikacji CE oraz rygorystycznym testom laboratoryjnym EATON, użytkownik ma pewność, że urządzenie zachowa swoje parametry ochronne przez cały okres eksploatacji, o ile nie zostanie przekroczona jego maksymalna zdolność odprowadzania energii.

Zastosowanie

Ogranicznik SPBT12-280-3+NPE50 znajduje szerokie zastosowanie w sektorze budownictwa mieszkaniowego, komercyjnego oraz w obiektach przemysłowych. Jest idealnym rozwiązaniem dla budynków wyposażonych w zewnętrzną instalację odgromową lub zasilanych z linii napowietrznych, gdzie ryzyko wystąpienia przepięć o wysokiej energii jest znaczne. Chroni czułą elektronikę, systemy automatyki budynkowej, sprzęt AGD/RTV oraz infrastrukturę IT przed kosztownymi awariami wynikającymi z nagłych skoków napięcia w sieci zasilającej.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla skuteczności ochrony przeciwprzepięciowej. Należy przestrzegać następujących wytycznych:

• Montaż na szynie DIN: Urządzenie należy zatrzasnąć na standardowej szynie montażowej TS 35 mm w rozdzielnicy głównej.
• Długość przewodów: Zgodnie z zasadą kaskadowości, przewody łączące ogranicznik z szynami zasilającymi powinny być jak najkrótsze (suma długości nie powinna przekraczać 0,5 m), aby zminimalizować indukowany spadek napięcia.
• Przekroje przewodów: Zaleca się stosowanie przewodów miedzianych o przekroju dostosowanym do prądów zwarciowych, zazwyczaj od 16 mm² do 35 mm² dla zapewnienia niskiej impedancji połączenia.
• Moment dokręcania: Zaciski śrubowe należy dokręcać z odpowiednią siłą (zgodnie z dokumentacją techniczną producenta), aby zapobiec przegrzewaniu się styków.

FAQ

• Czy ten ogranicznik wymaga dobezpieczenia? Tak, jeśli bezpiecznik główny w instalacji przekracza wartość wskazaną przez producenta (zazwyczaj 160A gG), należy zastosować dodatkowe dobezpieczenie szeregowe.
• Jak sprawdzić, czy urządzenie jest sprawne? Należy regularnie kontrolować okienko inspekcyjne na froncie modułu. Kolor zielony oznacza sprawność, kolor czerwony sygnalizuje konieczność wymiany wkładki.
• Czy układ 3P+NPE jest odpowiedni dla sieci TN-C? W sieci TN-C stosuje się zazwyczaj ograniczniki 3P (L1, L2, L3 podłączone do szyny PEN). Układ 3P+NPE jest dedykowany dla układów sieciowych, gdzie przewód neutralny N i ochronny PE są rozdzielone.
