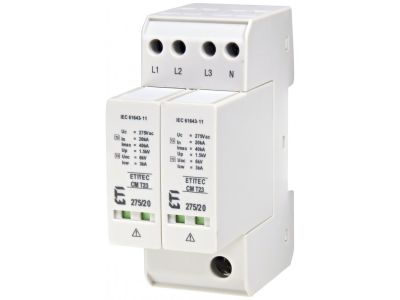

Ogranicznik przepięć T2, T3 (C, D) ETITEC CM T23 275/20 4+0 | 002440652 Eti

Opis i Kluczowe Cechy

Ogranicznik przepięć ETITEC CM T23 275/20 4+0 to zaawansowane rozwiązanie techniczne od renomowanego producenta ETI, zaprojektowane do kompleksowej ochrony instalacji elektrycznych. Urządzenie łączy w sobie funkcjonalność Typu 2 (C) oraz Typu 3 (D), co pozwala na skuteczną eliminację przepięć wywołanych przez wyładowania atmosferyczne pośrednie oraz operacje łączeniowe w sieci. Konfiguracja 4+0 oznacza, że ogranicznik posiada cztery moduły warystorowe, zapewniając pełną ochronę w układach wielofazowych.

• Wysoka zdolność wyładowcza: Znamionowy prąd wyładowczy In na poziomie 20 kA gwarantuje stabilną pracę i bezpieczeństwo podłączonych odbiorników.
• Optyczny wskaźnik stanu: Każdy moduł wyposażony jest w okienko inspekcyjne. Kolor zielony sygnalizuje pełną sprawność, natomiast kolor czerwony informuje o konieczności wymiany wkładki.
• Technologia warystorowa: Zastosowanie wysokiej jakości warystorów pozwala na błyskawiczny czas reakcji na pojawiające się przepięcie, ograniczając napięcie do bezpiecznego poziomu.
• Kompaktowa budowa: Modułowa konstrukcja pozwala na oszczędność miejsca w rozdzielnicy przy zachowaniu najwyższych parametrów ochronnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa, co potwierdza jego niezawodność w profesjonalnych systemach elektroenergetycznych. Ogranicznik spełnia wymagania dyrektywy RoHS, co oznacza wyeliminowanie szkodliwych substancji w procesie produkcji, czyniąc go produktem przyjaznym dla środowiska. Urządzenie jest w pełni zgodne z międzynarodowymi standardami dotyczącymi aparatury modułowej do ochrony przeciwprzepięciowej.

Zastosowanie

ETITEC CM T23 275/20 znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Jest dedykowany do montażu w podrozdzielnicach jako drugi i trzeci stopień ochrony. Idealnie sprawdza się w zabezpieczaniu wrażliwej elektroniki, takiej jak systemy automatyki budynkowej, serwery, sprzęt komputerowy oraz zaawansowane urządzenia sterownicze. Dzięki charakterystyce T2 i T3, stanowi skuteczną barierę dla przepięć, które mogłyby przeniknąć do końcowych obwodów odbiorczych.

Wskazówki Montażowe

Prawidłowa instalacja jest kluczowa dla skuteczności ochrony przeciwprzepięciowej. Poniżej znajdują się wytyczne dla instalatorów:

• Montaż na szynie DIN: Urządzenie jest przystosowane do standardowej szyny montażowej TH-35 (DIN).
• Przekroje przewodów: Zaleca się stosowanie przewodów o odpowiednim przekroju znamionowym, aby zapewnić niską impedancję połączenia z szyną wyrównawczą.
• Moment dokręcania: Należy przestrzegać zalecanego momentu dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków i zapewnić trwałość połączenia mechanicznego.
• Długość przewodów: Przewody łączące ogranicznik z szynami fazowymi i szyną PE powinny być jak najkrótsze (zalecane poniżej 0,5 m), co minimalizuje spadek napięcia na indukcyjności przewodów podczas wyładowania.

FAQ

1. Czy po zadziałaniu ogranicznika muszę wymieniać całe urządzenie?
Nie, konstrukcja ETITEC CM T23 pozwala na wymianę samej wstawki warystorowej, co znacząco obniża koszty eksploatacji i skraca czas przywrócenia ochrony.

2. Co oznacza oznaczenie 4+0?
Oznacza to, że ogranicznik posiada cztery tory ochronne oparte na warystorach, przeznaczone do ochrony wszystkich faz w układzie sieciowym bez dodatkowego iskiernika N-PE w tej konkretnej konfiguracji.

3. Czy ten model posiada zdalną sygnalizację?
Opisany model bazowy skupia się na sygnalizacji optycznej. Wersje z oznaczeniem RC posiadają dodatkowe styki bezpotencjałowe do zdalnego monitorowania stanu urządzenia przez systemy BMS lub sterowniki PLC.
