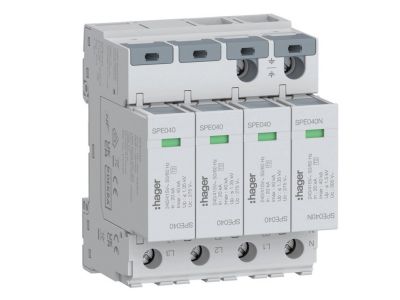

Ogranicznik przepięć T2 4P 3+1 sieć TN-S/TT In=20kA Up≤1,35kV SPD | SPE440 Hager

Ogranicznik przepięć klasy C przeznaczony do ochrony instalacji niskiego napięcia przed przepięciami impulsowymi. Zaprojektowany z myślą o montażu w rozdzielnicach na szynie DIN TH-35 mm i umożliwia zastosowanie w instalacjach w układach TN-S oraz TT. Najwyższe napięcie trwałej pracy AC 275 wolt i typ 2 zapewniają bezpieczną pracę instalacji na poziomie ochrony określonym parametrami ochronnymi. Konstrukcja urządzenia pozwala na kompaktowy montaż — rozmiar 4 moduły.

Kluczowe cechy produktu

• Kompatybilność sieci – Układ sieci TN-S: Tak oraz Układ sieci TT: Tak, umożliwia zastosowanie w typowych instalacjach budynkowych.
• Parametry wyładowcze – Znamionowy prąd wyładowczy - wartość szczytowa (8/20): 20 kiloamper oraz Maksymalny prąd wyładowczy (8/20): 40 kiloamper, co wpływa na zdolność odprowadzenia impulsów.
• Poziom ochrony – Poziom ochrony L-N: 1.35 kilowolt; Poziom ochrony N-PE: 1.6 kilowolt; charakteryzuje się określonym limitem przepięć przepuszczanych do chronionych obwodów.
• Montaż i rozmiar – Rozmiar: 4 moduły; Sposób montażu: Szyna montażowa DIN TH-35 mm; konstrukcja urządzenia pozwala na szybki montaż w standardowej szafie rozdzielczej.
• Przyłącza przewodów – Maks. przekrój przewodu (jedno-/wielodrutowego): 50 milimetr kwadratowy; Maks. przekrój przewodu elastycznego: 35 milimetr kwadratowy — ułatwia dopasowanie do różnych przekrojów przewodów zasilających.
• Zabezpieczenie równoległe – Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik): 315 amper.

Zastosowanie

Produkt przeznaczony do ochrony przed przepięciami w instalacjach zasilających. Umożliwia zastosowanie w:

• instalacjach mieszkaniowych i wielorodzinnych,
• instalacjach komercyjnych i usługowych,
• rozdzielnicach głównych i pomocniczych,
• systemach ochrony urządzeń elektronicznych i zasilaczy.

 Wskazówki montażowe

Przed montażem sprawdź zgodność parametrów instalacji z danymi urządzenia.

• Montaż na szynie DIN TH-35 mm.
• Maks. przekrój przewodu (jedno-/wielodrutowego): 50 milimetr kwadratowy; maks. przekrój przewodu elastycznego: 35 milimetr kwadratowy.
• Przy wykonywaniu połączeń uwzględnić maks. zabezpieczenie nadprądowe przy połączeniu równoległym: 315 amper.
• Urządzenie przeznaczone do podłączenia 4 przewodów (bez uziemienia).
