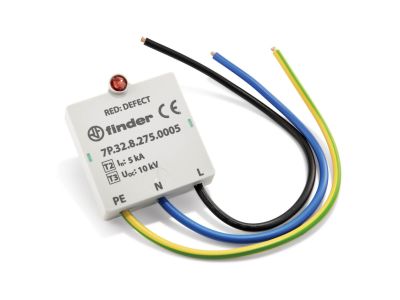

Ogranicznik przepięć SPD Typ 3 IP65 do oświetlenia LED (7P.32.8.275.0005) | 7P.32.8.275.0005 Finder

Opis i Kluczowe Cechy

Ogranicznik przepięć FINDER serii 7P.32.8.275.0005 to zaawansowane urządzenie ochronne klasy SPD Typ 3, zaprojektowane z myślą o precyzyjnej ochronie końcowych odbiorników energii, ze szczególnym uwzględnieniem nowoczesnych systemów oświetlenia LED. Urządzenie wykorzystuje innowacyjną konfigurację połączenia „1+1”, która integruje wysokowydajny warystor z iskiernikiem gazowym (GDT). Taka architektura zapewnia bardzo niski napięciowy poziom ochrony (Up), co jest kluczowe dla wrażliwej elektroniki sterującej w oprawach oświetleniowych. Kluczową zaletą techniczną jest całkowity brak prądu upływu w stanie czuwania, co zapobiega przedwczesnej degradacji komponentów i niepożądanym zadziałaniom wyłączników różnicowoprądowych. Obudowa o stopniu ochrony IP65 pozwala na montaż w trudnych warunkach środowiskowych, gdzie występuje ryzyko zapylenia lub bezpośredniego kontaktu z wodą.

• Konfiguracja 1+1: Szeregowe połączenie warystora i iskiernika eliminuje prąd upływu do ziemi.
• Sygnalizacja LED: Intuicyjny wskaźnik świetlny informuje o stanie sprawności urządzenia i konieczności jego wymiany.
• Wysoka szczelność: Klasa IP65 umożliwia bezpieczną eksploatację w wymagających instalacjach zewnętrznych.
• Przewody przyłączeniowe: Trzy fabrycznie wyprowadzone przewody o długości 150 mm ułatwiają szybką integrację wewnątrz opraw lub puszek instalacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi wymogami normy EN 61643-11:2012, co klasyfikuje go jako ogranicznik przepięć Typu 3. Spełnienie tych standardów gwarantuje, że urządzenie skutecznie redukuje przepięcia impulsowe pojawiające się w sieciach zasilających, chroniąc podłączone urządzenia przed uszkodzeniem lub zniszczeniem. Ogranicznik jest w pełni kompatybilny z systemami uziemień typu TT oraz TN-S, co czyni go uniwersalnym rozwiązaniem w profesjonalnych instalacjach elektroenergetycznych.

Zastosowanie

Ogranicznik FINDER 7P.32.8.275.0005 znajduje szerokie zastosowanie w sektorze komercyjnym i przemysłowym. Jest dedykowany przede wszystkim do ochrony systemów oświetlenia LED, w tym oświetlenia ulicznego, parkowego oraz iluminacji obiektów architektonicznych. Dzięki kompaktowej budowie i wysokiej odporności środowiskowej, idealnie sprawdza się w jednofazowych systemach zasilania, gdzie wymagana jest najwyższa niezawodność ciągłości pracy. Może być stosowany wszędzie tam, gdzie wrażliwe zasilacze impulsowe są narażone na przepięcia indukowane w liniach zasilających.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Ogranicznik jest przystosowany do montażu na standardowej szynie DIN 35 mm (zgodnie z EN 60715), co pozwala na jego łatwą instalację w rozdzielnicach. Dzięki trzem przewodom o długości 150 mm, możliwe jest również bezpośrednie podłączenie w puszce montażowej lub wewnątrz obudowy oprawy oświetleniowej. Należy zwrócić szczególną uwagę na poprawne podłączenie przewodu fazowego (L), neutralnego (N) oraz ochronnego (PE). Regularna weryfikacja stanu diody LED jest niezbędna dla zapewnienia ciągłości ochrony – zgaśnięcie diody sygnalizuje zużycie elementu ochronnego i konieczność niezwłocznej wymiany modułu.

FAQ

• Czy ten ogranicznik chroni przed bezpośrednim uderzeniem pioruna? Nie, SPD Typ 3 służy do ochrony przed przepięciami indukowanymi oraz łączeniowymi. Do ochrony przed bezpośrednim wyładowaniem należy zastosować ograniczniki Typu 1 lub 2 na wejściu instalacji.
• Co oznacza stopień ochrony IP65 w tym urządzeniu? Oznacza to, że obudowa jest całkowicie pyłoszczelna i chroni wnętrze przed strugą wody z dowolnego kierunku, co pozwala na montaż poza szczelnymi rozdzielnicami.
• Czy brak prądu upływu ma wpływ na rachunki za energię? Choć prądy upływu w standardowych ogranicznikach są minimalne, ich brak w modelu FINDER 7P.32 przede wszystkim zwiększa bezpieczeństwo i trwałość izolacji w instalacji.
