Ogranicznik przepięć SPD T2 4P 3+1 sieć TN-S/TT In=20kA Up≤1,35kV Uc=275V | SPB413 Hager

Opis i Kluczowe Cechy

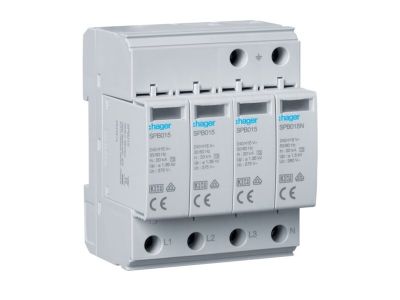

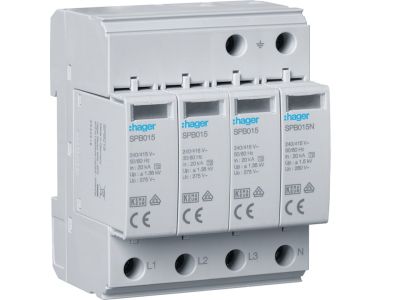

Ogranicznik przepięć HAGER SPB413 to zaawansowane urządzenie ochronne typu 2 (klasa C), zaprojektowane do zabezpieczania instalacji elektrycznych niskiego napięcia przed skutkami przepięć atmosferycznych pośrednich oraz przepięć łączeniowych. Model ten posiada konfigurację 4P (3+1), co czyni go idealnym rozwiązaniem dla systemów sieciowych TN-S oraz TT, gdzie wymagana jest pełna separacja galwaniczna między przewodem neutralnym a ochronnym. Znamionowy prąd wyładowczy In o wartości 20 kA gwarantuje wysoką zdolność odprowadzania energii, natomiast napięciowy poziom ochrony Up na poziomie mniejszym lub równym 1,35 kV zapewnia bezpieczeństwo nawet dla czułych urządzeń elektronicznych. Maksymalne napięcie trwałej pracy Uc wynoszące 275 V AC pozwala na stabilną pracę w standardowych europejskich sieciach rozdzielczych.

• Konfiguracja 3+1: Zastosowanie iskiernika sumarycznego między N a PE eliminuje ryzyko prądów upływu i zapewnia najwyższy poziom bezpieczeństwa w sieciach TT.
• Wymienne wkłady: Konstrukcja modułowa umożliwia szybką wymianę zużytego elementu bez konieczności demontażu całej podstawy z szyny DIN.
• Wskaźnik zadziałania: Optyczna sygnalizacja na froncie urządzenia pozwala na natychmiastową weryfikację stanu technicznego ogranicznika.
• Wysoka wytrzymałość: Prąd wyładowczy In=20kA zapewnia długowieczność urządzenia przy standardowych narażeniach w instalacjach budynkowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach elektroenergetycznych. Ogranicznik spełnia wymagania normy PN-EN 61643-11, która definiuje parametry i metody badań dla niskonapięciowych urządzeń ograniczających przepięcia. Dzięki certyfikacji CE, instalatorzy mają pewność, że komponent jest dopuszczony do obrotu na rynku europejskim i spełnia najwyższe standardy bezpieczeństwa pożarowego oraz elektrycznego.

Zastosowanie

Ogranicznik HAGER SPB413 znajduje szerokie zastosowanie w budownictwie mieszkaniowym, komercyjnym oraz w obiektach użyteczności publicznej. Jest dedykowany do montażu w rozdzielnicach głównych lub piętrowych jako drugi stopień ochrony. Dzięki charakterystyce 3+1, jest to rozwiązanie rekomendowane szczególnie dla budynków zasilanych w układzie sieci TT, gdzie konieczne jest uniknięcie zadziałania wyłączników różnicowoprądowych przez prądy upływu ogranicznika. Chroni takie odbiorniki jak systemy automatyki budynkowej, sprzęt AGD/RTV oraz zaawansowane systemy oświetleniowe LED.

Wskazówki Montażowe

Prawidłowa instalacja jest kluczowa dla skuteczności ochrony przeciwprzepięciowej. Urządzenie należy montować na standardowej szynie TH35 (DIN). Podczas podłączania należy zwrócić szczególną uwagę na zasadę V-połączenia lub zachowanie jak najkrótszych przewodów przyłączeniowych (łączna długość nie powinna przekraczać 0,5 m), co minimalizuje spadek napięcia na indukcyjności przewodów. Zalecany moment dokręcania zacisków śrubowych zapewnia trwały styk elektryczny i odporność na drgania. Przekrój przewodów przyłączeniowych powinien być dobrany zgodnie z dokumentacją techniczną producenta, zazwyczaj wynosząc od 6 mm² do 25 mm² dla przewodów sztywnych, aby umożliwić swobodny przepływ prądów udarowych do uziomu.

FAQ

1. Czy wkład ogranicznika SPB413 jest wymienny?
Tak, urządzenie posiada wymienne moduły ochronne, co pozwala na serwisowanie instalacji bez rozłączania przewodów zasilających.

2. Co oznacza wskaźnik koloru czerwonego na obudowie?
Kolor czerwony w okienku inspekcyjnym oznacza, że wkład uległ uszkodzeniu w wyniku przejęcia zbyt dużej energii przepięcia i wymaga niezwłocznej wymiany na nowy.

3. Czy ten ogranicznik nadaje się do ochrony przed bezpośrednim uderzeniem pioruna?
Model SPB413 to ogranicznik Typu 2 (klasa C), przeznaczony do ochrony przed przepięciami indukowanymi i łączeniowymi. W przypadku ryzyka bezpośredniego wyładowania w budynek, należy zastosować ogranicznik Typu 1+2.
