Ogranicznik przepięć SPD Ex9UEP, typ I+II, 1000 V DC, 3 moduły szer., dla uziemionych systemów PV | 111759 Noark

Opis i Kluczowe Cechy

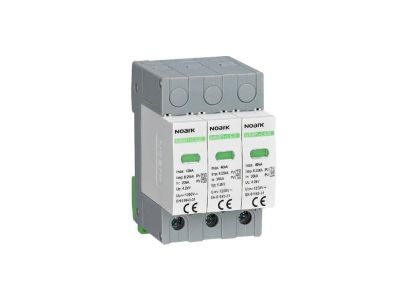

Ogranicznik przepięć SPD serii Ex9UEP to zaawansowane urządzenie ochronne zaprojektowane specjalnie dla systemów fotowoltaicznych pracujących pod napięciem stałym. Produkt marki NOARK, o numerze katalogowym 111759, łączy w sobie funkcjonalność klasy I oraz II (T1+T2), co pozwala na kompleksowe zabezpieczenie instalacji przed skutkami bezpośrednich oraz pośrednich wyładowań atmosferycznych, a także przed przepięciami łączeniowymi. Urządzenie charakteryzuje się napięciem znamionowym 1000 V DC, co czyni je idealnym rozwiązaniem dla nowoczesnych, wysokowydajnych łańcuchów PV.

• Konstrukcja modułowa: Szerokość wynosząca 3 moduły pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy prądu stałego.
• Wymienne wkładki: Zastosowanie wymiennych modułów warystorowych umożliwia szybką i bezproblemową konserwację urządzenia po zadziałaniu, bez konieczności demontażu całej podstawy z szyny DIN.
• Wskaźnik stanu: Wyraźna sygnalizacja wizualna na czole urządzenia informuje o stanie zużycia elementu ochronnego, co ułatwia okresowe przeglądy instalacji.
• Wysoka zdolność odprowadzania: Dzięki technologii warystorowej, ogranicznik zapewnia niski napięciowy poziom ochrony, co jest kluczowe dla bezpieczeństwa delikatnej elektroniki w falownikach (inwerterach).

Zgodność z Normami

Ogranicznik Ex9UEP został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jego niezawodność w trudnych warunkach eksploatacyjnych. Urządzenie spełnia wymagania normy EN 50539-11, która definiuje parametry dla ograniczników przepięć stosowanych w instalacjach fotowoltaicznych. Zgodność z tą normą potwierdza, że produkt jest odporny na specyficzne zjawiska występujące w obwodach DC, takie jak brak przejścia przez zero prądu stałego, co jest kluczowe dla bezpiecznego gaszenia łuku elektrycznego wewnątrz modułu ochronnego.

Zastosowanie

Produkt dedykowany jest do uziemionych systemów fotowoltaicznych o napięciu roboczym do 1000 V DC. Znajduje zastosowanie zarówno w małych instalacjach prosumenckich, jak i w dużych farmach fotowoltaicznych. Jego głównym zadaniem jest ochrona kosztownych komponentów systemu, takich jak panele PV oraz inwertery, przed niszczącym działaniem przepięć. Dzięki klasyfikacji Typ I+II, ogranicznik ten jest montowany zazwyczaj w miejscach wprowadzenia przewodów DC do budynku lub bezpośrednio przy falowniku, stanowiąc pierwszą i drugą linię obrony instalacji.

Wskazówki Montażowe

Prawidłowy montaż jest warunkiem koniecznym dla skutecznego działania ochrony przeciwprzepięciowej. Poniżej znajdują się kluczowe wytyczne dla instalatorów:

• Montaż na szynie: Urządzenie należy zamontować na standardowej szynie montażowej DIN TH-35 mm.
• Przekroje przewodów: Zaleca się stosowanie przewodów miedzianych o odpowiednim przekroju, dostosowanym do spodziewanych prądów udarowych, aby zminimalizować impedancję połączenia.
• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednim momentem (zgodnie z dokumentacją techniczną producenta), co zapewnia trwały kontakt elektryczny i zapobiega przegrzewaniu się styków.
• Długość przewodów: Należy dążyć do tego, aby przewody łączące ogranicznik z szyną uziemiającą były jak najkrótsze i prowadzone bez zbędnych pętli (zasada 0,5 m), co znacząco obniża indukowane napięcie podczas przepływu prądu wyładowczego.

FAQ

1. Czy ogranicznik Ex9UEP wymaga dodatkowego dobezpieczenia?
W większości typowych aplikacji PV, ograniczniki NOARK serii Ex9UEP nie wymagają dodatkowych bezpieczników topikowych, o ile prąd zwarciowy instalacji nie przekracza wartości wytrzymałości zwarciowej urządzenia określonej przez producenta.

2. Jak interpretować kolory wskaźnika na module?
Kolor zielony oznacza, że ogranicznik jest sprawny i zapewnia pełną ochronę. Kolor czerwony sygnalizuje uszkodzenie wkładki (zadziałanie) i konieczność jej niezwłocznej wymiany na nową.

3. Czy można wymienić samą wkładkę bez odłączania napięcia?
Konstrukcja pozwala na wymianę wkładki, jednak ze względów bezpieczeństwa i zgodnie z dobrą praktyką inżynierską, zaleca się wykonywanie wszelkich prac przy instalacji po uprzednim odłączeniu napięcia DC za pomocą rozłącznika izolacyjnego.
