Ogranicznik przepięć PV, DC, ETITEC M T12 PV 1500/12,5 Y, typ T1+T2 (B+C) | 002440513 Eti

Alternatywny kod produktu: ETITEC M T12 PV 1500/10 Y

Opis i Kluczowe Cechy

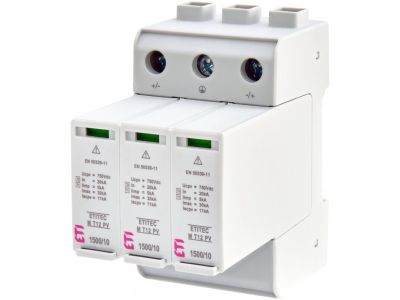

Ogranicznik przepięć ETITEC M T12 PV 1500/12,5 Y (symbol 002440513) to urządzenie typu T1+T2 (B+C) przeznaczone do ochrony instalacji fotowoltaicznych przed przepięciami atmosferycznymi i łączeniowymi. Zaprojektowany dla napięcia stałego 1500 V DC i prądu wyładowczego 12,5 kA, zapewnia skuteczne odprowadzanie energii wyładowań. Wewnętrzny układ Y z trzema warystorami, każdy zabezpieczony odłącznikiem termicznym, gwarantuje niezawodność i bezpieczeństwo eksploatacji.

• Napięcie stałe 1500 V DC: Przystosowany do pracy w instalacjach fotowoltaicznych wysokiego napięcia, umożliwia skuteczną ochronę modułów PV przed przepięciami.
• Prąd wyładowczy 12,5 kA: Zdolność do odprowadzania znacznych energii wyładowań atmosferycznych – minimalizuje ryzyko uszkodzenia kosztownych urządzeń.
• Typ T1+T2 (B+C): Ochrona przed bezpośrednimi i pośrednimi wyładowaniami atmosferycznymi oraz przepięciami łączeniowymi – kompleksowe zabezpieczenie w jednej obudowie.
• Układ Y z 3 warystorami i odłącznikami termicznymi: Każdy warystor wyposażony w indywidualny odłącznik termiczny, co zwiększa niezawodność i ułatwia serwisowanie.
• Przeznaczony do obiektów z instalacją odgromową: Idealnie współpracuje z zewnętrzną instalacją odgromową, tworząc pełen system ochrony odgromowej instalacji PV.

Zgodność z Normami

Ogranicznik przepięć ETITEC M T12 PV 1500/12,5 Y jest zgodny z obowiązującymi normami europejskimi dla ochronników przepięć typu 1 i 2 (B+C) oraz posiada certyfikat CE. Spełnia wymagania stawiane urządzeniom ochronnym w instalacjach fotowoltaicznych.

Zastosowanie

Ogranicznik przepięć ETITEC M T12 PV 1500/12,5 Y przeznaczony jest do ochrony instalacji fotowoltaicznych przed przepięciami atmosferycznymi (bezpośrednimi i pośrednimi) oraz przepięciami łączeniowymi. Sprawdza się w obiektach wyposażonych w instalację odgromową.

• Ochrona modułów fotowoltaicznych przed skutkami wyładowań atmosferycznych
• Zabezpieczenie falowników PV i innych urządzeń elektronicznych w systemie DC
• Instalacje w obiektach zewnętrznych z instalacją odgromową (farmy PV, dachy)
• Ochrona przed przepięciami łączeniowymi powstającymi w sieci stałoprądowej

Wskazówki Montażowe

Montaż ogranicznika przepięć powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z prądem zwarciowym instalacji i zaleceniami producenta. Moment dokręcania zacisków – zgodnie z dokumentacją techniczną. Należy pamiętać o prawidłowym uziemieniu i połączeniu z instalacją odgromową.

FAQ

• Jaki jest stopień ochrony IP tego ogranicznika? W dostępnych danych producenta nie podano konkretnego stopnia IP. Ograniczniki przepięć do montażu wewnątrz rozdzielnic standardowo charakteryzują się IP20 – zalecamy weryfikację w karcie katalogowej.
• Czy ogranicznik posiada sygnalizację zadziałania lub wskaźnik stanu? Układ Y z odłącznikami termicznymi może być wyposażony we wskaźnik mechaniczny – szczegółowe informacje znajdują się w dokumentacji producenta. Dla tego modelu nie potwierdzono obecności wskaźnika.
• Czy ogranicznik wymaga wymiany po zadziałaniu? Jeżeli odłącznik termiczny zadziała (warystor ulegnie uszkodzeniu), konieczna jest wymiana całego modułu ogranicznika. Wskazane jest okresowe sprawdzanie stanu urządzenia zgodnie z harmonogramem konserwacji instalacji PV.
