Ogranicznik przepięć PV, DC, ETITEC M T12 PV 1500/12,5 Y RC, typ T1+T2 (B+C) | 002440514 Eti

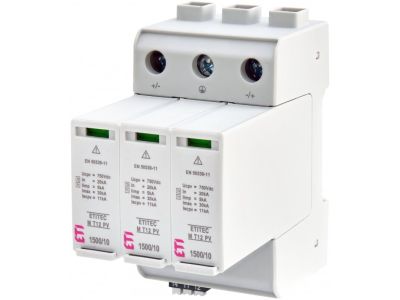

Alternatywny kod produktu: ETITEC M T12 PV 1500/10 Y RC

Opis i Kluczowe Cechy

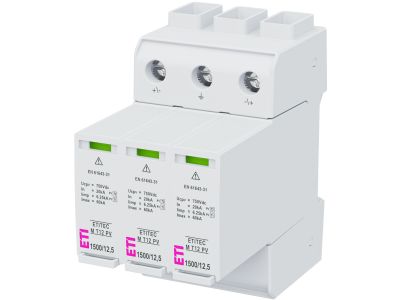

Ogranicznik przepięć ETITEC M T12 PV 1500/12,5 Y RC (symbol 002440514) to urządzenie typu T1+T2 (B+C) zaprojektowane do ochrony instalacji fotowoltaicznych przed przepięciami atmosferycznymi (pośrednimi i bezpośrednimi) oraz łączeniowymi. Dzięki pracy w układzie Y z trzema warystorami, każdy zabezpieczony odłącznikiem termicznym, zapewnia skuteczne rozpraszanie energii udaru i długotrwałą niezawodność. Przeznaczony do obiektów wyposażonych w zewnętrzną instalację odgromową.

• Typ T1+T2 (B+C): Łączy ochronę przed bezpośrednim wyładowaniem (T1) i przepięciami łączeniowymi (T2) w jednym urządzeniu, oszczędzając miejsce w rozdzielnicy i upraszczając instalację.
• Napięcie stałe 1500 V DC: Dostosowany do najwyższych napięć systemów fotowoltaicznych, co pozwala bezpiecznie chronić moduły PV i falowniki przed przepięciami.
• Prąd udarowy 12,5 kA: Skutecznie odprowadza energie wyładowań, minimalizując ryzyko uszkodzenia wrażliwych komponentów instalacji PV.
• Układ Y z warystorami i odłącznikami termicznymi: Zapewnia szybką reakcję na przepięcia oraz automatyczne odłączenie uszkodzonego warystora, co zwiększa bezpieczeństwo eksploatacji.
• Sygnalizacja zdalna (RC): Umożliwia monitorowanie stanu ogranicznika przez systemy nadzoru (BMS/PLC), dzięki czemu można szybko zareagować na ewentualną awarię.

Zgodność z Normami

Ogranicznik przepięć ETITEC M T12 PV spełnia wymagania europejskich norm dla urządzeń ochrony przeciwprzepięciowej typu 1 i 2 (B+C). Został zaprojektowany zgodnie z aktualnymi standardami bezpieczeństwa, co potwierdza certyfikat CE. Montaż oraz eksploatacja urządzenia muszą być zgodne z obowiązującymi przepisami prawa budowlanego i elektrycznego.

Zastosowanie

Ogranicznik przeznaczony jest do ochrony instalacji fotowoltaicznych przed przepięciami w obiektach wyposażonych w zewnętrzną instalację odgromową. Sprawdza się w następujących scenariuszach:

• Ochrona głównego wyłącznika oraz linii DC pomiędzy modułami PV a falownikiem.
• Zabezpieczenie obwodów stałoprądowych w budynkach mieszkalnych i przemysłowych z instalacją fotowoltaiczną.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach, gdzie wymagana jest kompaktowa ochrona T1+T2 na szynie TH35.
• Integracja z systemami monitorowania BMS/PLC dzięki wyjściu sygnalizacji zdalnej (RC).

Wskazówki Montażowe

Montaż ogranicznika przepięć może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (min. 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie DC i AC w całej instalacji. Urządzenie przeznaczone jest do mocowania na szynie DIN TH35 (typowa szerokość modułu – zgodnie z dokumentacją producenta). Przekrój przewodów należy dobrać do prądu zwarciowego instalacji, a moment dokręcania zacisków stosować według danych podanych w karcie katalogowej. Zaleca się montaż w możliwie najbliższej odległości od chronionego urządzenia (falownika), aby zminimalizować długość przewodów połączeniowych.

FAQ

• Czy ogranicznik posiada sygnalizację zdalną (RC)? Tak, oznaczony symbolem Y RC – wyposażony jest w styk pomocniczy (beznapięciowy) umożliwiający monitorowanie stanu urządzenia przez systemy nadzoru.
• Jaki jest stopień ochrony obudowy? Producent nie podaje konkretnego stopnia IP w dostępnych danych, jednak standardowa aparatura modułowa montowana w rozdzielnicy wewnątrz budynku ma zwykle IP20. Dokładne informacje należy sprawdzić w dokumentacji technicznej produktu.
• Czy ogranicznik nadaje się do instalacji bez zewnętrznej instalacji odgromowej? Urządzenie jest przeznaczone do obiektów wyposażonych w zewnętrzną instalację odgromową. W przypadku jej braku ochrona przed bezpośrednim wyładowaniem może być nieskuteczna – zaleca się konsultację z projektantem ochrony odgromowej.
