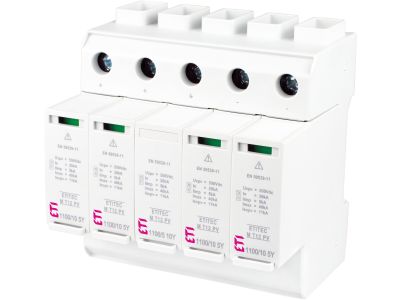

Ogranicznik przepięć PV, DC, ETITEC M T12 PV 1100/10 5Y RC, typ T1+T2 (B+C) | 002440676 Eti

Opis i Kluczowe Cechy

Ogranicznik przepięć PV ETITEC M T12 PV 1100/10 5Y RC o klasie ochrony T1+T2 (B+C) to wyspecjalizowane urządzenie do ochrony instalacji fotowoltaicznych prądu stałego (DC) przed szkodliwymi przepięciami. Zapewnia kompleksową ochronę przed przepięciami łączeniowymi oraz wywołanymi wyładowaniami atmosferycznymi – zarówno bezpośrednimi, jak i pośrednimi. Układ 5 warystorów w konfiguracji 2xY gwarantuje niezawodne działanie, a wbudowane elementy termiczne zwiększają bezpieczeństwo użytkowania.

• Klasa ochrony T1+T2 (B+C): Zapewnia ochronę przed przepięciami atmosferycznymi (typ 1) i łączeniowymi (typ 2), co czyni go uniwersalnym rozwiązaniem dla instalacji fotowoltaicznych.
• 5 warystorów w układzie 2xY: Układ zapewnia ochronę dwóch rzędów modułów PV, zwiększając efektywność zabezpieczenia instalacji.
• Elementy termiczne (odłączniki): Bezpieczeństwo użytkowania – każdy warystor wyposażony w termiczny system odłączenia w przypadku przegrzania, chroniąc instalację przed uszkodzeniem.
• Napięcie znamionowe 1100V DC: Przeznaczony do instalacji fotowoltaicznych o wysokim napięciu, zapewniając skuteczną ochronę nawet przy dużych przepięciach.
• Prąd znamionowy 10kA: Wysoka zdolność wyładowcza pozwala na odprowadzenie dużych energii przepięciowych, co minimalizuje ryzyko uszkodzenia modułów PV.

Zgodność z Normami

Ogranicznik przepięć ETITEC M T12 PV 1100/10 5Y RC spełnia wymagania norm europejskich dotyczących ochrony przed przepięciami w instalacjach fotowoltaicznych. Produkt posiada oznaczenie CE oraz jest zgodny z normami IEC 61643-11 (typ 1 i 2) i EN 50539-11.

Zastosowanie

Ogranicznik przepięć PV znajduje zastosowanie w instalacjach fotowoltaicznych prądu stałego, gdzie wymagana jest skuteczna ochrona przed przepięciami atmosferycznymi i łączeniowymi.

• Ochrona instalacji PV w systemach domowych i przemysłowych – zabezpieczenie łańcuchów modułów fotowoltaicznych przed uszkodzeniem.
• Instalacje z zewnętrzną ochroną odgromową – ochrona przed bezpośrednimi i pośrednimi wyładowaniami atmosferycznymi.
• Systemy fotowoltaiczne z długimi przewodami DC – redukcja ryzyka przepięć łączeniowych w instalacjach o dużym zasięgu.
• Obiekty zlokalizowane w obszarach o wysokim ryzyku burzowym – zwiększenie niezawodności i trwałości instalacji PV.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem wszystkich zasad bezpieczeństwa. Urządzenie należy montować możliwie jak najbliżej chronionych modułów PV, po stronie DC. Przed rozpoczęciem prac należy odłączyć napięcie w instalacji fotowoltaicznej. Należy upewnić się, że przewody DC są odpowiednio dobrane do prądu znamionowego ogranicznika. Po montażu należy przeprowadzić testy funkcjonalne zgodnie z dokumentacją techniczną. Regularne przeglądy i konserwacja są kluczowe dla utrzymania skuteczności ochrony.

FAQ

• Jakie są główne przyczyny przepięć w instalacjach PV? Przepięcia w instalacjach PV mogą być spowodowane wyładowaniami atmosferycznymi (bezpośrednimi lub pośrednimi) oraz przepięciami łączeniowymi wynikającymi z załączania i wyłączania obwodów.
• Czy ogranicznik może być stosowany w instalacjach AC? Nie – ogranicznik jest dedykowany wyłącznie do instalacji prądu stałego (DC), typowych dla systemów fotowoltaicznych.
• Jak często należy przeprowadzać przeglądy ogranicznika? Zaleca się regularne przeglądy zgodnie z dokumentacją techniczną producenta oraz normami, zwykle raz na rok lub po wystąpieniu znaczących przepięć w instalacji.
