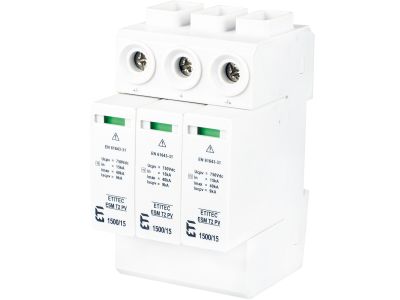

Ogranicznik przepięć PV, DC, ETITEC ESM T2 PV 1500/15 Y  RC, typ T2 (C) | 002440685 Eti

Opis i Kluczowe Cechy

Ogranicznik przepięć PV ETITEC ESM T2 PV 1500/15 Y RC, typ T2 (C) to wyspecjalizowane urządzenie przeznaczone do ochrony instalacji fotowoltaicznych prądu stałego (DC) przed skutkami przepięć atmosferycznych i łączeniowych. Układ ochronny typu Y z warystorami i iskiernikiem zapewnia kompleksową ochronę modułów PV, falowników i innych komponentów systemu. Wbudowane zabezpieczenie termiczne odłącza obwód w przypadku nadmiernego nagrzewania, chroniąc instalację przed uszkodzeniami.

• Układ ochronny Y z warystorami i iskiernikiem: Skuteczna ochrona przed przepięciami atmosferycznymi i łączeniowymi dzięki kombinacji warystorów w biegunach bocznych oraz iskiernika w biegunie środkowym.
• Zabezpieczenie termiczne w każdym biegunie: Odłącznik termiczny chroni instalację przed nadmiernym nagrzewaniem się ogranicznika, zapobiegając uszkodzeniom systemu PV.
• Typ 2 (C) – ochrona wtórna: Przeznaczony do ochrony instalacji fotowoltaicznych w obiektach bez zewnętrznej instalacji odgromowej, zapewnia dodatkową warstwę ochrony przeciwprzepięciowej.
• Napięcie znamionowe 1500V DC: Przeznaczony do systemów fotowoltaicznych wysokiego napięcia, kompatybilny z większością falowników i modułów PV.
• Prąd wyładowczy 15kA: Wysoka zdolność odprowadzania prądów udarowych, zwiększająca niezawodność ochrony instalacji.

Zgodność z Normami

Ogranicznik ETITEC ESM T2 PV spełnia wymagania norm dotyczących ochrony przeciwprzepięciowej dla instalacji fotowoltaicznych, w tym normy PN-EN 61643-11:2012 oraz IEC 61643-1. Produkt posiada deklarację zgodności CE i jest zaprojektowany zgodnie z obowiązującymi standardami bezpieczeństwa.

Zastosowanie

Ogranicznik przepięć ETITEC ESM T2 PV 1500/15 Y RC znajduje zastosowanie w instalacjach fotowoltaicznych prądu stałego, gdzie wymagana jest skuteczna ochrona przed przepięciami.

• Ochrona systemów fotowoltaicznych w budynkach mieszkalnych, komercyjnych i przemysłowych – szczególnie zalecany w obiektach bez zewnętrznej instalacji odgromowej.
• Zabezpieczenie falowników i modułów PV przed uszkodzeniami spowodowanymi wyładowaniami atmosferycznymi pośrednimi oraz przepięciami łączeniowymi.
• Dodatkowa warstwa ochrony w układach stringowych i centralnych falowników.
• Instalacje naziemne i dachowe – wszechstronne zastosowanie w różnych konfiguracjach PV.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Ogranicznik należy montować możliwie blisko chronionego urządzenia (np. falownika), w bezpośrednim sąsiedztwie punktu wprowadzenia kabli DC. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji PV. Podłączenie należy wykonać zgodnie z oznaczeniami biegunów (+/–) i schematem producenta. Po montażu należy przeprowadzić testy sprawności ogranicznika, weryfikując poprawność działania układu ochronnego.

FAQ

• Do jakiego typu instalacji PV dedykowany jest ten ogranicznik? Przeznaczony jest do ochrony instalacji fotowoltaicznych prądu stałego (DC), w tym systemów wysokonapięciowych do 1500V. Najczęściej stosowany w układach stringowych i przy falownikach centralnych.
• Czy ogranicznik wymaga okresowej konserwacji? Nie – ogranicznik typu 2 nie wymaga konserwacji, jednak zaleca się okresowe wizualne sprawdzanie stanu połączeń i ewentualnych uszkodzeń mechanicznych po silnych przepięciach.
• Jaka jest maksymalna odległość montażu od chronionego urządzenia? Zaleca się montaż możliwie blisko chronionego urządzenia (np. falownika) w celu minimalizacji strat energii i zapewnienia skutecznej ochrony. Dokładna odległość zależy od parametrów instalacji i powinna być określona w dokumentacji technicznej.
