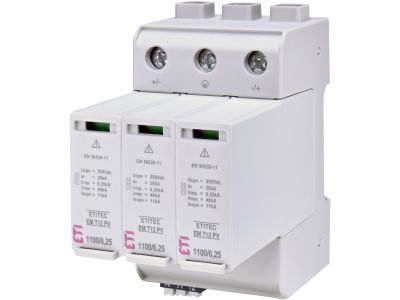

Ogranicznik przepięć PV, DC, ETITEC EM T12 PV 1100/6,25 Y RC, typ T1+T2 (B+C) | 002440581 Eti

Alternatywny kod produktu: ETITEC EM T12 PV 1100/6,25 Y RC

Opis i Kluczowe Cechy

Ogranicznik przepięć PV DC ETITEC EM T12 1100/6,25 Y RC (symbol 002440581) typu T1+T2 (B+C) to wysokowydajne urządzenie zaprojektowane do ochrony instalacji fotowoltaicznych przed przepięciami atmosferycznymi (pośrednimi i bezpośrednimi) oraz łączeniowymi. Przeznaczone do współpracy z zewnętrzną instalacją odgromową, zapewnia kompleksową ochronę modułów PV i falowników. Układ trzech warystorów w połączeniu Y gwarantuje optymalne odprowadzanie energii przepięciowej, minimalizując ryzyko uszkodzeń komponentów systemu fotowoltaicznego.

• Typ T1+T2 (B+C): Połączenie ochrony klasy 1 i 2 – skuteczne odprowadzanie energii zarówno podczas wyładowań bezpośrednich, jak i pośrednich, a także ochrona przed przepięciami łączeniowymi.
• Napięcie znamionowe 1100 V DC: Kompatybilność z instalacjami fotowoltaicznymi wysokiego napięcia, bez konieczności stosowania dodatkowych układów separacji.
• Prąd znamionowy 6,25 kA: Wysoka zdolność odprowadzania prądów udarowych, zapewniająca trwałą ochronę nawet w warunkach silnych zakłóceń elektromagnetycznych.
• Układ warystorów Y z elementami termicznymi: Trzy warystory w układzie gwiazdowym z indywidualnymi odłącznikami termicznymi – zwiększa to niezawodność i bezpieczeństwo eksploatacji poprzez automatyczne odłączenie uszkodzonego warystora.
• Zaciski śrubowe: Umożliwiają szybki i pewny montaż przewodów o przekroju do 35 mm², co upraszcza instalację w rozdzielnicach fotowoltaicznych.

Zgodność z Normami

Ogranicznik spełnia wymagania normy PN-EN 61643-11:2019-02 (Ograniczniki przepięć niskiego napięcia) oraz PN-EN 61643-31:2019-02 (Ograniczniki przepięć do instalacji fotowoltaicznych). Posiada deklarację zgodności CE i jest zgodny z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa wyrobów elektrycznych.

Zastosowanie

Ogranicznik przepięć ETITEC EM T12 PV zapewnia skuteczną ochronę komponentów instalacji fotowoltaicznej przed szkodliwym działaniem przepięć.

• Instalacje fotowoltaiczne wyposażone w zewnętrzną instalację odgromową – ochrona modułów PV, falowników i okablowania DC.
• Systemy PV zlokalizowane w obszarach o wysokim ryzyku wyładowań atmosferycznych – zapobieganie uszkodzeniom spowodowanym przez pośrednie i bezpośrednie wyładowania.
• Obiekty przemysłowe i komercyjne z instalacjami fotowoltaicznymi – ochrona wrażliwej elektroniki przed przepięciami łączeniowymi.
• Mikroinstalacje i farmy fotowoltaiczne – zapewnienie długoterminowej niezawodności systemu poprzez redukcję ryzyka awarii spowodowanej przepięciami.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Urządzenie należy instalować możliwie jak najbliżej modułów PV lub falownika (strona DC), przed pierwszym rozłącznikiem DC. Należy zapewnić odpowiednie uziemienie i połączenie z przewodem ochronnym (PE). Przed podłączeniem sprawdzić poprawność polaryzacji napięcia DC oraz dobór przekrojów przewodów zgodnie z dokumentacją techniczną. Po montażu przeprowadzić testy sprawności układu ochrony przepięciowej.

FAQ

• Czy ogranicznik ETITEC EM T12 PV nadaje się do instalacji bez zewnętrznej instalacji odgromowej? Tak, może być stosowany zarówno w instalacjach z zewnętrzną instalacją odgromową, jak i w systemach PV zlokalizowanych w obszarach o niskim ryzyku wyładowań atmosferycznych – zapewnia ochronę przed przepięciami łączeniowymi.
• Jaki jest maksymalny prąd udarowy, jaki może odprowadzić ten ogranicznik? Maksymalny prąd udarowy 10/350 µs wynosi 6,25 kA – wartość ta określa zdolność ochrony przed bezpośrednimi wyładowaniami atmosferycznymi.
• Jakie przewody można podłączyć do zacisków ogranicznika? Zaciski śrubowe umożliwiają podłączenie przewodów o przekroju do 35 mm², co pozwala na współpracę z typowymi okablowaniem stosowanym w instalacjach fotowoltaicznych.
