Ogranicznik przepięć PV 3P (T1+T2 DC) BY7-40 1000VDC | 87.740 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

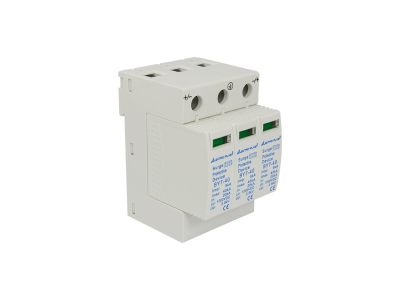

Ogranicznik przepięć PV 3P (T1+T2 DC) BY7-40 o numerze katalogowym 87.740 to zaawansowane rozwiązanie ochronne od renomowanego producenta Elektro-Plast, zaprojektowane specjalnie dla systemów fotowoltaicznych prądu stałego. Urządzenie łączy w sobie funkcjonalność Typu 1 i Typu 2 (klasa B+C), co pozwala na kompleksowe zabezpieczenie modułów PV oraz falowników przed skutkami bezpośrednich i pośrednich wyładowań atmosferycznych, a także przed przepięciami łączeniowymi występującymi w sieci.

• Wysoka zdolność odprowadzania prądów: Prąd udarowy Iimp o wartości 5 kA (10/350 µs) oraz maksymalny prąd wyładowczy Imax wynoszący 40 kA gwarantują bezpieczeństwo nawet w trudnych warunkach pogodowych.
• Napięcie znamionowe: Urządzenie jest przystosowane do pracy w instalacjach o napięciu znamionowym 1000 V DC, co odpowiada standardom nowoczesnych farm fotowoltaicznych i instalacji prosumenckich.
• Niski poziom ochrony: Napięciowy poziom ochrony Up na poziomie 3,5 kV (do 4 kV) skutecznie redukuje piki napięciowe do wartości bezpiecznych dla czułej elektroniki falowników.

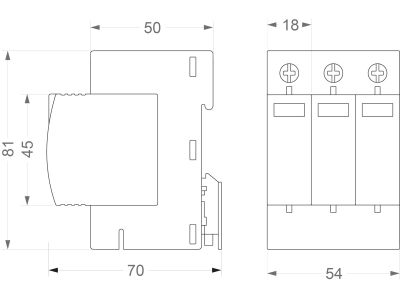

• Kompaktowa konstrukcja: Szerokość 54 mm (odpowiadająca 3 modułom 18 mm) pozwala na optymalne wykorzystanie miejsca w rozdzielnicy DC.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami bezpieczeństwa, co potwierdza deklaracja zgodności CE. Ogranicznik spełnia wymagania dla klasy ochrony Typ 1+2 (według klasyfikacji EC001457), co czyni go uniwersalnym elementem systemów uziemień oraz ochrony odgromowej. Zastosowane komponenty gwarantują zdolność gaszenia prądu następczego na poziomie 20 kA, co jest kluczowe dla zachowania ciągłości pracy instalacji po wystąpieniu przepięcia.

Zastosowanie

Ogranicznik BY7-40 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona strony DC instalacji fotowoltaicznej. Jest dedykowany do:

• Zabezpieczania łańcuchów modułów PV przed skutkami indukcji elektromagnetycznej wywołanej wyładowaniami.
• Ochrony wejść DC falowników (inwerterów) przed przepięciami łączeniowymi.
• Systemów fotowoltaicznych montowanych na dachach budynków wyposażonych w zewnętrzną instalację odgromową.
• Wielkopowierzchniowych farm PV, gdzie stabilność przesyłu energii jest priorytetem.

Wskazówki Montażowe

Prawidłowy montaż jest warunkiem skutecznego działania ochrony przeciwprzepięciowej. Należy przestrzegać poniższych wytycznych:

• Montaż na szynie: Urządzenie należy zamontować na standardowej szynie montażowej DIN TH-35 mm.
• Połączenia elektryczne: Należy stosować przewody o odpowiednim przekroju, dostosowanym do prądów udarowych. Zaleca się stosowanie miedzianych przewodów o wysokiej czystości.
• Lokalizacja: Ogranicznik powinien być zainstalowany jak najbliżej wejścia przewodów DC do budynku lub bezpośrednio przy falowniku.
• Kontrola: Regularnie sprawdzaj wskaźniki stanu na czole urządzenia. Szybkie działanie rzędu kilkunastu milisekund zapewnia natychmiastową reakcję, ale po silnym wyładowaniu moduły wymienne mogą wymagać weryfikacji.

FAQ

1. Czy ogranicznik BY7-40 chroni również stronę AC?
Głównym zadaniem tego modelu jest ochrona strony DC instalacji fotowoltaicznej. Do ochrony strony AC należy zastosować dedykowane ograniczniki przepięć AC.

2. Co oznacza klasa T1+T2?
Oznacza to, że urządzenie jest ogranicznikiem kombinowanym, który chroni zarówno przed bezpośrednim prądem piorunowym (T1), jak i przed przepięciami indukowanymi oraz łączeniowymi (T2).

3. Jaka jest szerokość urządzenia w rozdzielnicy?
Ogranicznik zajmuje 54 mm, co odpowiada 3 standardowym modułom o szerokości 18 mm każdy.
