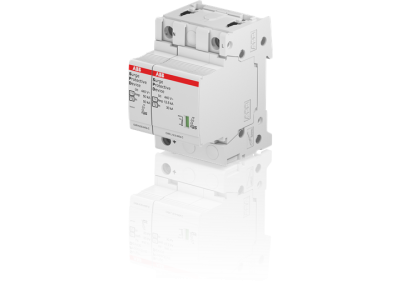

Ogranicznik przepięć OVR T1-T2 N1 12.5-440s P QS, pro M compact | 2CTB815710R4400 ABB

Alternatywny kod produktu: 2CTB815710R4400

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR T1-T2 N1 12.5-440s P QS (symbol 2CTB815710R4400) należy do serii System pro M compact i stanowi klasę ochrony I+II dla instalacji niskonapięciowych. Urządzenie chroni odbiorniki przed udarami piorunowymi oraz przepięciami łączeniowymi, łącząc funkcjonalność ogranicznika typ 1 i typ 2 w jednym kompaktowym rozwiązaniu. Wersja z wariantem „s” (warystor rezerwowy) zapewnia ciągłą ochronę nawet w przypadku uszkodzenia głównego układu – system pozostaje chroniony do momentu wymiany ogranicznika.

• Ochrona typ 1+2 w jednym urządzeniu: Eliminuje konieczność stosowania dwóch osobnych ograniczników, redukując koszty montażu i oszczędzając miejsce w szafie rozdzielczej.
• Wariant z warystorem rezerwowym „s”: Zapewnia podtrzymanie ochrony nawet po uszkodzeniu głównego układu – system pozostaje zabezpieczony przed kolejnymi przepięciami do czasu wymiany ogranicznika.
• Kompatybilność z System pro M compact: Idealne rozwiązanie do współpracy z aparaturą modułową tej serii, gwarantujące spójność i niezawodność instalacji.
• Złącze P (Push-in): Umożliwia szybki i bezproblemowy montaż bezpośrednio na szynie DIN, bez konieczności stosowania dodatkowych narzędzi.
• Zakres napięciowy 12.5-440V AC: Uniwersalne zastosowanie w instalacjach jednofazowych o napięciu znamionowym do 440V, pokrywając większość standardowych aplikacji.

Zgodność z Normami

Ogranicznik spełnia wymagania normy IEC 61643-11 dotyczącej ograniczników przepięć typ 1 i typ 2. Produkt posiada deklarację zgodności CE i został zaprojektowany zgodnie z obowiązującymi standardami ochrony przeciwprzepięciowej w instalacjach niskonapięciowych.

Zastosowanie

Ogranicznik przepięć OVR T1-T2 N1 12.5-440s P QS przeznaczony jest do ochrony instalacji elektrycznych przed skutkami wyładowań atmosferycznych i przepięciami łączeniowymi w budynkach mieszkalnych, obiektach użyteczności publicznej oraz obiektach przemysłowych.

• Ochrona instalacji elektrycznych w budynkach mieszkalnych i biurowych – zabezpieczenie urządzeń RTV, AGD i systemów automatyki.
• Stacje transformatorowe i rozdzielnie niskiego napięcia – ochrona linii kablowych i aparatury pomiarowej przed udarami.
• Obiekty przemysłowe zasilane z sieci nn – zabezpieczenie napędów, sterowników PLC i innych wrażliwych urządzeń elektronicznych.
• Systemy fotowoltaiczne – ochrona falowników i modułów PV przed przepięciami generowanymi w instalacji.
• Infrastruktura telekomunikacyjna i sieci komputerowe – zabezpieczenie urządzeń aktywnych w szafach rackowych.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Urządzenie montować na szynie DIN w pozycji pionowej, z zachowaniem odpowiednich odstępów montażowych. Złącze P (Push-in) pozwala na szybki montaż bez użycia narzędzi. Przed podłączeniem upewnić się, że parametry instalacji (napięcie znamionowe, prąd zwarciowy) są zgodne z parametrami ogranicznika. Nie należy przekraczać maksymalnego prądu impulsowego określanego w dokumentacji. Po montażu zaleca się przeprowadzenie testu działania zgodnie z wytycznymi producenta.

FAQ

• Czy ogranicznik OVR T1-T2 wymaga dodatkowego zabezpieczenia topikowego? Tak – w instalacjach, gdzie spodziewany prąd zwarciowy przekracza maksymalny prąd impulsu ogranicznika, należy stosować zabezpieczenie topikowe o odpowiedniej charakterystyce.
• Jakie są zalecane odstępy montażowe dla tego ogranicznika? Zgodnie z normami ochrony przeciwprzepięciowej zaleca się zachowanie co najmniej 10 cm odstępu między kolejnymi ogranicznikami w szafie rozdzielczej, aby zapewnić odpowiednią wentylację i uniknąć wzajemnego nagrzewania się urządzeń.
• Czy ogranicznik działa z napięciem stałym (DC)? Urządzenie przeznaczone jest wyłącznie do pracy z napięciem przemiennym (AC). Do ochrony instalacji DC należy stosować dedykowane ograniczniki przepięć dla napięcia stałego.
