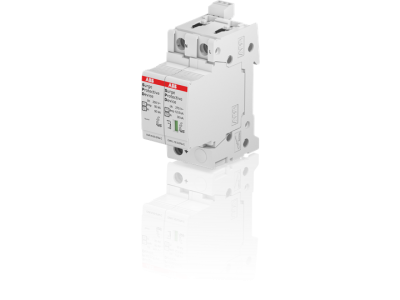

Ogranicznik przepięć OVR T1-T2 N1 12.5-275s P TS QS, pro M compact | 2CTB815710R0300 ABB

Alternatywny kod produktu: 2CTB815710R0300

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR T1-T2 N1 12.5-275s P TS QS (symbol 2CTB815710R0300) to zaawansowane urządzenie z serii System pro M compact, zapewniające kompleksową ochronę instalacji elektrycznych przed przepięciami i prądami piorunowymi. Posiada stopień ochrony przed zwarciem oraz zestyki pomocnicze (TS), a wariant z „warystorem rezerwowym” (s) gwarantuje ciągłą ochronę nawet po częściowym zużyciu elementów gaszących.

• Ochrona T1-T2: Chroni systemy odbiorcze niskiego napięcia przed prądami piorunowymi i przepięciami zgodnie z normą IEC 61643-11.
• Zestyk pomocniczy TS: Umożliwia zdalne monitorowanie stanu pracy ogranicznika oraz sygnalizację konieczności wymiany.
• Warystor rezerwowy (s): Zapewnia ciągłą ochronę systemu nawet w przypadku częściowego zużycia warystora głównego, zapobiegając całkowitemu odłączeniu ochrony.
• Kompatybilność z System pro M compact: Zapewnia spójną integrację z aparaturą modułową tej serii, ułatwiając montaż i konserwację.
• Prąd znamionowy 12.5 kA: Wysoka zdolność odprowadzania prądów udarowych, co zwiększa niezawodność ochrony.

Zgodność z Normami

Ogranicznik spełnia wymagania normy IEC 61643-11 dla ograniczników przepięć klasy T1 i T2. Produkt posiada deklarację zgodności CE i jest zgodny z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Ogranicznik OVR T1-T2 N1 12.5-275s P TS QS przeznaczony jest do ochrony instalacji elektrycznych w budynkach mieszkalnych, komercyjnych i przemysłowych, gdzie wymagana jest wysoka odporność na przepięcia.

• Ochrona rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych.
• Zabezpieczenie instalacji fotowoltaicznych przed przepięciami generowanymi przez wyładowania atmosferyczne.
• Ochrona układów sterowania i automatyki przemysłowej.
• Zastosowanie w systemach zasilania gwarantowanego (UPS, agregaty prądotwórcze).

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Urządzenie należy montować w rozdzielnicy na szynie DIN, z zachowaniem odpowiedniej odległości od innych aparatów. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w chronionej instalacji. Po montażu należy przeprowadzić testy sprawdzające poprawność działania, w tym pomiar rezystancji izolacji. W przypadku pracy z wariantem TS, należy podłączyć styki pomocnicze do systemu monitoringu.

FAQ

• Czy ogranicznik OVR T1-T2 wymaga okresowej wymiany? Tak, podobnie jak wszystkie ograniczniki przepięć, elementy gaszące ulegają zużyciu. Wariant z warystorem rezerwowym (s) pozwala jednak na utrzymanie częściowej ochrony nawet po częściowym zużyciu.
• Jakie jest maksymalne napięcie trwałej pracy (Uc)? Maksymalne napięcie trwałej pracy wynosi 275 V (wartość podana w oznaczeniu modelu).
• Czy ogranicznik jest kompatybilny z innymi seriami aparatury modułowej? Tak, jest kompatybilny z serią System pro M compact, co ułatwia integrację w istniejących instalacjach. Dla innych serii zalecana jest weryfikacja zgodności mechanicznej i elektrycznej.
