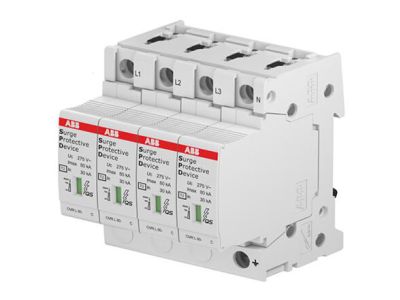

Ogranicznik przepięć OVR T1-T2 4L 12.5-440s P QS, pro M compact | 2CTB815710R5200 ABB

Alternatywny kod produktu: 2CTB815710R5200

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR T1-T2 4-biegunowy (symbol 2CTB815710R5200) typu 1+2 to wysokowydajne urządzenie z serii pro M compact, przeznaczone do ochrony instalacji elektrycznych przed prądami piorunowymi i przepięciami. Chroni niskonapięciowe systemy odbiorcze zgodnie z normami IEC 61643-11. Wersja z warystorem rezerwowym (oznaczona literą „s” w symbolu) zapewnia ciągłą ochronę systemu nawet po wyczerpaniu żywotności głównego warystora.

• Typ 1+2 w jednym urządzeniu: Ochrona przed bezpośrednimi wyładowaniami piorunowymi (typ 1) oraz przepięciami łączeniowymi (typ 2) w jednym kompaktowym rozwiązaniu.
• 4-biegunowa konstrukcja (4L): Pełna ochrona wszystkich faz i przewodu neutralnego w instalacjach trójfazowych.
• Warystor rezerwowy (wersja „s”): Gwarantuje podstawową ochronę systemu nawet po zużyciu głównego warystora, zapobiegając całkowitemu odsunięciu ochrony.
• Kompatybilność z System pro M compact: Możliwość montażu w standardowych rozłącznikach i aparatach modułowych tej serii, co ułatwia integrację w istniejących instalacjach.
• Zakres napięcia 12.5-440s: Szeroki zakres ochrony dostosowany do różnych systemów zasilania, w tym do instalacji o napięciu znamionowym do 440V.

Zgodność z Normami

Ogranicznik przepięć OVR T1-T2 spełnia wymagania normy IEC 61643-11 dla SPD typu 1 i typu 2. Posiada deklarację zgodności CE oraz certyfikację potwierdzającą skuteczność w ochronie instalacji przed przepięciami.

Zastosowanie

Urządzenie przeznaczone jest do ochrony instalacji elektrycznych w budynkach mieszkalnych, komercyjnych i przemysłowych, a także w systemach fotowoltaicznych i innych wrażliwych na przepięcia odbiornikach.

• Ochrona głównych rozdzielnic budynków przed skutkami wyładowań atmosferycznych i przepięciami łączeniowymi.
• Zabezpieczanie systemów zasilania trójfazowego, w tym maszyn przemysłowych i urządzeń o wysokim poborze mocy.
• Ochrona instalacji fotowoltaicznych przed przepięciami wynikającymi z wyładowań atmosferycznych lub zwarć w sieci.
• Stosowanie w systemach zasilania awaryjnego (UPS) i innych krytycznych obwodach, gdzie ciągłość ochrony jest kluczowa.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Urządzenie należy instalować możliwie blisko głównego punktu zasilania, przed innymi aparatami zabezpieczającymi. Należy upewnić się, że przewody połączeniowe są odpowiednio dobrane pod względem przekroju i długości, aby zminimalizować impedancję pętli zwarciowej. Po montażu należy przeprowadzić testy funkcjonalne zgodnie z zaleceniami producenta.

FAQ

• Jakie są główne zalety warystora rezerwowego (wersja „s”)? Wersja z warystorem rezerwowym zapewnia ciągłą ochronę systemu nawet po wyczerpaniu żywotności głównego warystora, co wydłuża okres skutecznej ochrony i zwiększa niezawodność instalacji.
• Czy ogranicznik jest kompatybilny z innymi seriami aparatury modułowej? Urządzenie jest zaprojektowane do współpracy z serią pro M compact, jednak w razie wątpliwości dotyczących kompatybilności z innymi systemami zaleca się skonsultowanie z dokumentacją techniczną lub producentem.
• Jakie są typowe zakresy napięcia zasilania dla tego ogranicznika? Zakres napięcia 12.5-440s obejmuje instalacje o napięciu znamionowym do 440V AC, co pozwala na stosowanie w większości standardowych systemów zasilania.
