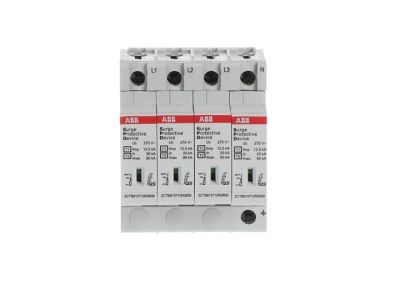

Ogranicznik przepięć OVR T1-T2 4L 12.5-275s P QS 4P, pro M compact | 2CTB815710R2300 ABB

Opis i Kluczowe Cechy

Ogranicznik przepięć ABB OVR T1-T2 4L 12.5-275s P QS to zaawansowane urządzenie ochronne z serii pro M compact, zaprojektowane do kompleksowego zabezpieczania instalacji niskiego napięcia przed skutkami bezpośrednich i pośrednich wyładowań atmosferycznych oraz przepięć łączeniowych. Jako urządzenie kombinowane typu 1+2 (klasa B+C), eliminuje konieczność stosowania dławików odsprzęgających, co znacząco optymalizuje przestrzeń w rozdzielnicy. Kluczowym elementem konstrukcyjnym jest technologia QuickSafe (QS), która dzięki wbudowanemu odłącznikowi termicznemu zapewnia bezpieczne odłączenie modułu w przypadku jego przegrzania, minimalizując ryzyko pożaru. Urządzenie posiada cztery bieguny (4L), co pozwala na pełną ochronę w układach sieciowych TNS. Wymienne wkładki (system wtykowy P) umożliwiają szybką konserwację bez konieczności demontażu całego aparatu z szyny DIN, co jest kluczowe dla zachowania ciągłości zasilania w obiektach przemysłowych.

• Technologia QuickSafe: Zintegrowane zabezpieczenie termiczne zwiększające bezpieczeństwo pożarowe.
• Klasa ochrony T1+T2: Zdolność do odprowadzania prądów udarowych o wysokiej energii oraz ograniczania napięcia do poziomu bezpiecznego dla czułej elektroniki.
• Konstrukcja modułowa: Szerokość dostosowana do standardowych systemów szynowych pro M compact.
• Wskaźnik stanu: Wizualna sygnalizacja sprawności elementu ochronnego na froncie obudowy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jego niezawodność w najbardziej wymagających środowiskach. Ogranicznik spełnia wymagania normy IEC 61643-11, która definiuje parametry testowe dla niskonapięciowych urządzeń ograniczających przepięcia. Dzięki zgodności z dyrektywami unijnymi oraz certyfikacji CE, aparat ten może być stosowany w projektach budowlanych i przemysłowych na terenie całej Unii Europejskiej, zapewniając pełną koordynację z innymi aparatami modułowymi marki ABB.

Zastosowanie

Ogranicznik OVR T1-T2 4L 12.5-275s P QS znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Jest idealnym rozwiązaniem do głównych rozdzielnic zasilających w budynkach wyposażonych w zewnętrzną instalację odgromową lub zasilanych z linii napowietrznych. Dzięki wysokiej zdolności odprowadzania prądu udarowego (Iimp = 12,5 kA na biegun), skutecznie chroni systemy automatyki budynkowej, serwerownie, parki maszynowe oraz zaawansowane systemy HVAC przed niszczącym działaniem przepięć. Jego cztero-biegunowa konfiguracja jest dedykowana do systemów trójfazowych, gdzie wymagana jest ochrona wszystkich przewodów fazowych oraz przewodu neutralnego.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie z poniższymi wytycznymi:

• Montaż na szynie: Urządzenie należy zatrzasnąć na standardowej szynie DIN 35 mm (TH35).
• Długość przewodów: Aby zapewnić optymalną ochronę, całkowita długość przewodów przyłączeniowych (zasada L 0,5 m) powinna być jak najkrótsza, co redukuje spadek napięcia na indukcyjności przewodów podczas wyładowania.
• Moment dokręcania: Zaciski śrubowe należy dokręcać z odpowiednim momentem obrotowym określonym przez producenta, aby zapewnić trwały styk elektryczny i odporność na drgania.
• Przekrój przewodów: Należy stosować przewody miedziane o przekroju dostosowanym do spodziewanych prądów udarowych, zazwyczaj od 16 mm² do 35 mm² dla przewodów uziemiających.

FAQ

• Czy wkładki w tym modelu są wymienne? Tak, model ten posiada system wtykowy (P - Plug), co pozwala na wymianę zużytego modułu bez odłączania przewodów od podstawy.
• Co oznacza skrót QS w nazwie? QS to technologia QuickSafe, czyli opatentowany przez ABB system szybkiego odłączania termicznego, który chroni urządzenie przed uszkodzeniem pod koniec okresu eksploatacji.
• Czy ten ogranicznik chroni przed bezpośrednim uderzeniem pioruna? Tak, klasa T1 (Typ 1) oznacza, że aparat jest badany prądem udarowym symulującym bezpośrednie wyładowanie atmosferyczne.
