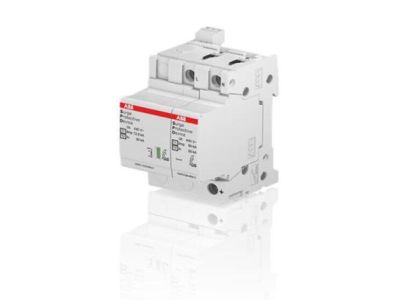

Ogranicznik przepięć OVR T1-T2 1N 12.5-440s P TS QS, pro M compact | 2CTB815710R3000 ABB

Alternatywny kod produktu: 2CTB815710R3000

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR T1-T2 1N 12.5-440s (symbol 2CTB815710R3000) to wysokowydajne urządzenie typu 1 + 2 do ochrony instalacji elektrycznych przed przepięciami pochodzącymi od wyładowań atmosferycznych i łączeniowych. Zaprojektowany w klasie kompaktowej serii pro M, zapewnia kompleksową ochronę niskonapięciowych układów odbiorczych. Wyposażony w styk pomocniczy oraz technologię warystora rezerwowego (wariant "s"), gwarantuje ciągłą ochronę nawet w przypadku uszkodzenia głównego elementu ochronnego.

• Typ 1 + Typ 2 w jednym urządzeniu: Ochrona przed bezpośrednimi wyładowaniami piorunowymi (typ 1) oraz przepięciami łączeniowymi (typ 2) – kompleksowa ochrona instalacji 1-fazowych.
• Warystor rezerwowy (wersja "s"): Zapewnia podstawową ochronę systemu nawet po uszkodzeniu głównego warystora, umożliwiając bezpieczną eksploatację do czasu wymiany urządzenia.
• Styk pomocniczy (TS): Umożliwia zdalne monitorowanie stanu pracy ogranicznika – sygnalizuje konieczność wymiany lub awarię systemu ochrony.
• Klasa kompaktowa pro M: Zajmuje minimalną przestrzeń w rozdzielnicy, ułatwiając integrację z aparaturą modułową.
• Zakres napięciowy 12,5–440 V AC: Kompatybilny z szerokim zakresem napięć sieciowych, dostosowany do różnych standardów instalacyjnych.

Zgodność z Normami

Ogranicznik spełnia wymagania normy IEC 61643-11 dotyczącej SPD (Surge Protective Device) dla urządzeń typu 1 i 2. Posiada deklarację zgodności CE oraz jest projektowany zgodnie z europejskimi dyrektywami bezpieczeństwa niskonapięciowego.

Zastosowanie

Ogranicznik OVR T1-T2 1N 12.5-440s przeznaczony jest do ochrony wrażliwych urządzeń i instalacji elektrycznych 1-fazowych przed szkodliwym wpływem przepięć.

• Ochrona rozdzielnic domowych i przemysłowych przed przepięciami piorunowymi i łączeniowymi.
• Zabezpieczenie układów sterowania, automatyki i pomiarowej w budynkach biurowych, halach produkcyjnych i centrach danych.
• Ochrona wrażliwych odbiorników takich jak komputery, serwery, systemy alarmowe i monitoringowe.
• Stosowanie w instalacjach zgodnych z serią pro M compact – idealne uzupełnienie aparatury modułowej.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy montować na szynie DIN w rozdzielnicy, z zachowaniem odpowiedniego odstępu od innych elementów. Połączenie zasilające należy wykonać zgodnie z oznaczeniami L (faza) i N (neutralny). Styk pomocniczy (jeśli stosowany) należy podłączyć do systemu sygnalizacji stanu pracy, np. sterownika rozdzielnicy. Po montażu przeprowadzić testy funkcjonalne zgodnie z kartą katalogową producenta.

FAQ

• Czy ogranicznik wymaga dodatkowych zabezpieczeń obwodowych? Tak – zaleca się stosowanie dodatkowych zabezpieczeń topikowych lub wyłączników nadprądowych w obwodzie chronionym, zgodnie z normami instalacyjnymi.
• Jak działa technologia warystora rezerwowego (wersja "s")? Warystor rezerwowy stanowi dodatkowy element ochronny, który przejmuje funkcję ochronną w przypadku awarii głównego warystora, zapobiegając całkowitemu zanikowi ochrony.
• Czy styk pomocniczy (TS) jest standardowym wyposażeniem? Tak – wariant z symbolem "TS" jest wyposażony w styk pomocniczy, który umożliwia podłączenie do systemu monitoringu lub sterowania.
