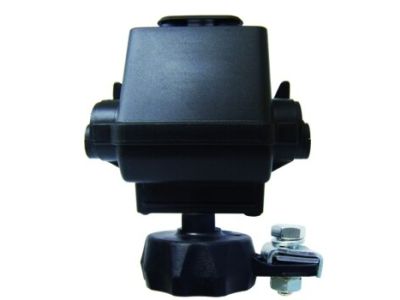

Ogranicznik przepięć nn, z odłącznikiem, ETITEC A 660/5/C-NO, zacisk jednostr. przebijający | 002441132 Eti

Alternatywny kod produktu: ETITEC A 660/5/C-NO

Opis i Kluczowe Cechy

Ogranicznik przepięć niskiego napięcia ETITEC A 660/5/C-NO (symbol 002441132) wyposażony w wbudowany odłącznik termiczny oraz zacisk jednostronny przebijający. Urządzenie dedykowane do montażu w rozdzielnicach głównych i podrozdzielnicach, gdzie zapewnia ochronę instalacji przed skutkami przepięć atmosferycznych oraz łączeniowych. Dzięki technologii warystorowej i solidnej obudowie stanowi niezawodne zabezpieczenie w systemach niskiego napięcia.

• Beziskiernikowa technologia (warystor ZnO z tlenku cynku z dodatkiem tlenków metali): szybkie i skuteczne tłumienie przepięć, minimalizujące ryzyko uszkodzenia wrażliwych urządzeń elektrycznych.
• Wbudowany odłącznik termiczny (wersja -NO): w przypadku przeciążenia lub uszkodzenia ogranicznika trwale odłącza go od sieci, a jednocześnie optycznie sygnalizuje konieczność wymiany – ułatwia konserwację i zwiększa bezpieczeństwo.
• Obudowa izolacyjna z tworzywa odpornego na promieniowanie UV oraz wyładowania powierzchniowe: gwarantuje długotrwałą i niezawodną pracę nawet w trudnych warunkach środowiskowych.
• Zacisk jednostronny przebijający: umożliwia szybkie i pewne podłączenie przewodów giętkich oraz sztywnych (w tym bednarki) bez konieczności stosowania dodatkowych narzędzi – oszczędza czas montażu.
• Odporność na korozję elementów metalowych narażonych na wpływy atmosferyczne: wydłuża żywotność urządzenia w instalacjach zewnętrznych lub w strefach o podwyższonej wilgotności.

Zgodność z Normami

Ogranicznik przepięć ETITEC A spełnia wymagania obowiązujących norm europejskich dotyczących ochrony przepięciowej w instalacjach niskiego napięcia. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami unijnymi. Dokładne numery norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Ogranicznik przepięć ETITEC A 660/5/C-NO przeznaczony jest do montażu w rozdzielnicach nn, gdzie chroni instalację oraz podłączone urządzenia przed przepięciami. Sprawdza się w następujących scenariuszach:

• Ochrona głównych tablic rozdzielczych w budynkach mieszkalnych, biurowych i przemysłowych przed przepięciami atmosferycznymi.
• Zabezpieczenie podrozdzielnic w obiektach wrażliwych na zakłócenia (serwerownie, szpitale, laboratoria).
• Instalacje w strefach narażonych na przepięcia łączeniowe (sterowniki PLC, centrale alarmowe, układy automatyki).
• Ochrona linii zasilających w obiektach użyteczności publicznej, gdzie wymagana jest wysoka ciągłość dostaw energii.

Wskazówki Montażowe

Montaż ogranicznika przepięć powinien być wykonany przez wykwalifikowanego elektryka z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (35 mm) w rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Przekrój przewodów dobierz zgodnie z obciążalnością prądową i wymaganiami norm dla danej instalacji. Moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta – zapewni to trwałe i bezpieczne połączenie. Po montażu sprawdź poprawność podłączenia oraz działanie optycznej sygnalizacji odłącznika.

FAQ

• Jak rozpoznać uszkodzenie ogranicznika? W modelu ETITEC A 660/5/C-NO wbudowany odłącznik termiczny po zadziałaniu wysuwa czerwony wskaźnik (sygnalizacja optyczna) – oznacza to konieczność wymiany całego modułu.
• Czy ogranicznik wymaga konserwacji? Urządzenie jest bezobsługowe, jednak zaleca się okresową kontrolę wzrokową stanu obudowy i sygnalizacji. W przypadku zaświecenia wskaźnika uszkodzenia należy niezwłocznie wymienić ogranicznik.
• Jaki typ zacisku zastosowano? Zastosowano zacisk jednostronny przebijający, który umożliwia podłączenie zarówno przewodów giętkich, jak i sztywnych (np. bednarki o odpowiednim przekroju) bez konieczności stosowania końcówek – ułatwia to szybki montaż.
