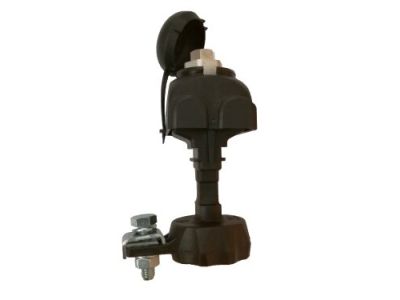

Ogranicznik przepięć nn, z odłącznikiem, ETITEC A 500/5/F1-NO, przebijający, łeb zrywalny | 002441202 Eti

Alternatywny kod produktu: ETITEC A 500/5/F1-NO

Opis i Kluczowe Cechy

Ogranicznik przepięć ETITEC A 500/5/F1-NO (nr kat. 002441202) to urządzenie ochronne przeznaczone do instalacji niskiego napięcia, wyposażone w beziskiernikową technologię opartą na warystorze z tlenku cynku (ZnO) z dodatkiem tlenków metali. Dzięki wbudowanemu odłącznikowi termicznemu (wersja -NO) zapewnia trwałe odłączenie uszkodzonego ogranicznika od sieci oraz optyczną sygnalizację stanu, co ułatwia konserwację. Solidna, izolacyjna obudowa odporna na promieniowanie UV i wyładowania powierzchniowe gwarantuje długotrwałą pracę w trudnych warunkach.

• Beziskiernikowa technologia (warystor ZnO): szybkie i skuteczne ograniczanie przepięć atmosferycznych i łączeniowych bez ryzyka wystąpienia łuku, co zwiększa bezpieczeństwo instalacji.
• Wbudowany odłącznik termiczny (-NO): w przypadku przeciążenia termicznego trwale odłącza ogranicznik od sieci i sygnalizuje uszkodzenie wizualnym wskaźnikiem, co pozwala na szybką lokalizację usterki.
• Wytrzymała obudowa odporna na UV i wyładowania powierzchniowe: izolacyjna konstrukcja z tworzywa sztucznego zapewnia ochronę przed czynnikami atmosferycznymi i starzeniem, przedłużając żywotność urządzenia.
• Łatwy montaż i uniwersalne podłączenie: możliwość stosowania przewodów giętkich oraz sztywnych (w tym bednarki), a także instalacja z różnymi typami zacisków – bez potrzeby użycia narzędzi.
• Odporność na korozję elementów metalowych: wszystkie wystawione na wpływy atmosferyczne części są zabezpieczone antykorozyjnie, co zwiększa niezawodność w środowiskach zewnętrznych.

Zgodność z Normami

Ogranicznik przepięć ETITEC A 500/5/F1-NO spełnia wymagania obowiązujących norm europejskich dla urządzeń ochrony przeciwprzepięciowej w instalacjach niskiego napięcia. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej. Wszelkie szczegółowe informacje dotyczące stosowanych norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Ogranicznik przepięć ETITEC A 500/5/F1-NO znajduje zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony przed skutkami przepięć – zarówno wywołanych wyładowaniami atmosferycznymi, jak i przepięć łączeniowych. Sprawdza się w obiektach mieszkalnych, komercyjnych oraz przemysłowych.

• Ochrona głównych rozdzielnic nn przed przepięciami atmosferycznymi w strefach odgromowych (LPZ 0→1).
• Zabezpieczenie instalacji odbiorczych w budynkach użyteczności publicznej przed przepięciami łączeniowymi pochodzącymi od silników, transformatorów i innych odbiorników indukcyjnych.
• Instalacja w układach zewnętrznych (oświetlenie, sterowanie bramami) dzięki obudowie odpornej na UV i korozję.
• Stosowanie w systemach automatyki budynkowej, gdzie wymagana jest wysoka niezawodność ochrony przed przepięciami.

Wskazówki Montażowe

Montaż ogranicznika przepięć ETITEC A 500/5/F1-NO powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy lub szafie kablowej. Przed rozpoczęciem prac bezwzględnie należy odłączyć napięcie zasilania i upewnić się, że obwód nie jest pod napięciem. Przekroje przewodów oraz momenty dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta. Po montażu sprawdzić działanie wskaźnika optycznego odłącznika termicznego.

FAQ

• Jak działa wbudowany odłącznik termiczny w ograniczniku ETITEC A? W przypadku nadmiernego wzrostu temperatury warystora (np. wskutek starzenia lub uszkodzenia) odłącznik termiczny trwale rozłącza warystor od sieci, wyłączając go z obwodu. Jednocześnie w okienku kontrolnym pojawia się sygnalizacja optyczna (np. zmiana koloru), informująca o konieczności wymiany urządzenia.
• Czy mogę podłączyć przewody giętkie i sztywne (bednarkę) do tego ogranicznika? Tak, konstrukcja zacisków umożliwia bezpieczne podłączenie zarówno przewodów giętkich (linka), jak i sztywnych (drut, bednarka) bez użycia specjalistycznych narzędzi. Należy jednak przestrzegać dopuszczalnych przekrojów podanych w instrukcji montażu.
• Jaki jest tryb pracy warystora – czy wymaga wymiany po zadziałaniu? Ogranicznik ETITEC A 500/5/F1-NO działa w trybie wielokrotnego zadziałania – warystor samoczynnie powraca do stanu wysokiej rezystancji po ustąpieniu przepięcia. W przypadku trwałego uszkodzenia (przebicia, przeciążenia) odłącznik termiczny trwale odcina uszkodzony warystor, co wymaga wymiany całego ogranicznika.
