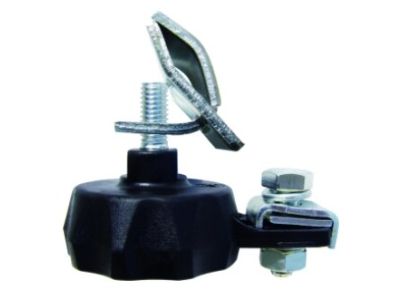

Ogranicznik przepięć nn, z odłącznikiem, ETITEC A 280/5/A-NO, do linii gołej | 002441100 Eti

Alternatywny kod produktu: ETITEC A 280/5/A-NO

Opis i Kluczowe Cechy

Ogranicznik przepięć nn ETITEC A 280/5/A-NO (nr kat. 002441100) to urządzenie przeznaczone do ochrony instalacji elektrycznych przed skutkami przepięć atmosferycznych i łączeniowych. Wyposażony w beziskiernikową technologię opartą na warystorze z tlenku cynku (ZnO) oraz wbudowany odłącznik termiczny (wersja -NO) zapewnia niezawodną ochronę i łatwą konserwację. Obudowa odporna na promieniowanie UV i wyładowania powierzchniowe gwarantuje długotrwałą pracę w trudnych warunkach.

• Beziskiernikowa technologia warystorowa (ZnO): Szybkie ograniczanie przepięć – bezpieczna praca instalacji i podłączonych urządzeń bez ryzyka przeskoku łuku.
• Wbudowany odłącznik termiczny (wersja -NO): Automatyczne odłączenie uszkodzonego ogranicznika od sieci z optyczną sygnalizacją – ułatwia diagnostykę i planowanie wymiany.
• Obudowa z tworzywa odpornego na UV i wyładowania powierzchniowe: Długa żywotność w instalacjach zewnętrznych i narażonych na bezpośrednie działanie słońca oraz zabrudzenia.
• Możliwość podłączenia przewodów giętkich i sztywnych (w tym bednarki): Uniwersalność montażu – szybka instalacja bez użycia narzędzi dla odpowiednich zacisków.
• Odporność na korozję elementów metalowych: Niezawodność w środowiskach o podwyższonej wilgotności i agresywnym otoczeniu.

Zgodność z Normami

Ogranicznik ETITEC A 280/5/A-NO został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Producent nie podał konkretnych numerów norm, jednak urządzenie spełnia rygorystyczne wymagania stawiane ogranicznikom przepięć niskiego napięcia.

Zastosowanie

Ogranicznik przeznaczony jest do ochrony instalacji nn, w szczególności linii gołych oraz sieci napowietrznych. Sprawdza się w obiektach przemysłowych, komercyjnych i mieszkalnych, gdzie wymagana jest skuteczna ochrona odgromowa i przeciwprzepięciowa.

• Ochrona linii napowietrznych i gołych przed bezpośrednimi i pośrednimi wyładowaniami atmosferycznymi.
• Zabezpieczenie rozdzielnic głównych i podrozdzielni w budynkach użyteczności publicznej.
• Instalacja w obiektach przemysłowych z rozległymi sieciami kablowymi – ochrona przed przepięciami łączeniowymi.
• Stosowanie w miejscach narażonych na czynniki atmosferyczne, gdzie wymagana jest odporność na UV i korozję.

Wskazówki Montażowe

Montaż ogranicznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w instalacji. Urządzenie montuje się na szynie TH35 (DIN) zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do spodziewanego prądu zwarciowego. Momenty dokręcania zacisków stosuj zgodnie z instrukcją. Pamiętaj o zachowaniu odpowiednich odstępów izolacyjnych i wentylacji.

FAQ

• Jak dowiedzieć się, że ogranicznik przepięć się uszkodził? Wbudowany odłącznik termiczny (wersja -NO) automatycznie odłącza uszkodzony warystor od sieci i wyświetla optyczny wskaźnik (np. czerwony pasek). Należy wtedy niezwłocznie wymienić ogranicznik na nowy.
• Jaki jest stopień ochrony obudowy (IP)? Producent nie podaje konkretnego IP, jednak obudowa wykonana z tworzywa odpornego na UV i wyładowania powierzchniowe jest przystosowana do montażu w warunkach zewnętrznych. Zaleca się dodatkową ochronę osłoną w przypadku bezpośredniego narażenia na opady.
• Jakie przewody można podłączyć do ogranicznika? Zaciski umożliwiają podłączenie zarówno przewodów giętkich, jak i sztywnych, w tym bednarki. Nie wymaga to użycia narzędzi w przypadku odpowiednich zacisków – szczegóły w instrukcji montażu.
