Ogranicznik przepięć nn, bez odłącznika, ETITEC A 500/10/C-N, zacisk jednostr. przebijający | 002441167 Eti

Alternatywny kod produktu: ETITEC A 500/10/C-N

Opis i Kluczowe Cechy

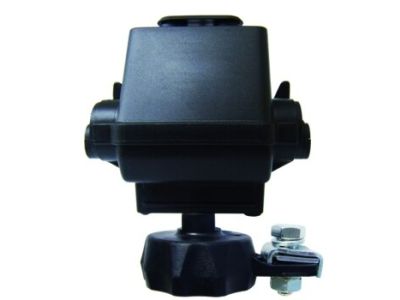

Ogranicznik przepięć nn ETITEC A 500/10/C-N (symbol 002441167) to profesjonalne urządzenie bez wbudowanego odłącznika, wyposażone w zacisk jednostronny przebijający. Dzięki beziskiernikowej technologii warystorowej ZnO skutecznie chroni instalacje elektryczne przed przepięciami pochodzenia atmosferycznego i łączeniowego. Kompaktowa obudowa z tworzywa odpornego na promieniowanie UV oraz wyładowania powierzchniowe gwarantuje długotrwałą niezawodność w trudnych warunkach pracy.

• Technologia warystorowa ZnO: Beziskiernikowe tłumienie przepięć z szybkim czasem reakcji, co minimalizuje ryzyko uszkodzenia wrażliwych urządzeń końcowych.
• Obudowa izolacyjna odporna na UV: Szczelna konstrukcja zapobiega wyładowaniom powierzchniowym i degradacji materiału, zapewniając stabilną ochronę przez lata.
• Zacisk jednostronny przebijający: Umożliwia podłączenie przewodów giętkich oraz sztywnych (np. bednarki) bez użycia narzędzi, co przyspiesza i ułatwia montaż.
• Odporność na korozję: Metalowe elementy narażone na wpływy atmosferyczne są zabezpieczone antykorozyjnie, co wydłuża żywotność ogranicznika w instalacjach zewnętrznych.
• Konstrukcja bez odłącznika: Urządzenie wymaga zastosowania zewnętrznego zabezpieczenia zwarciowego – zalecane zgodnie z dokumentacją producenta.

Zgodność z Normami

Ogranicznik przepięć ETITEC A 500/10/C-N spełnia wymagania obowiązujących norm europejskich dotyczących ochrony odgromowej i przepięciowej. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej. Przeznaczony jest do pracy w sieciach niskiego napięcia.

Zastosowanie

Ogranicznik przepięć ETITEC A znajduje zastosowanie w ochronie instalacji elektrycznych przed przepięciami pochodzenia atmosferycznego oraz łączeniowego. Sprawdzi się w obiektach przemysłowych, komercyjnych i mieszkalnych.

• Ochrona głównej rozdzielnicy nn przed przepięciami wywołanymi wyładowaniami atmosferycznymi (bezpośrednimi i pośrednimi).
• Zabezpieczenie wrażliwych urządzeń elektronicznych, takich jak sterowniki PLC i systemy automatyki budynkowej, przed przepięciami łączeniowymi.
• Stosowanie w instalacjach fotowoltaicznych, sieciach oświetleniowych oraz systemach zasilania awaryjnego.
• Element systemu ochrony odgromowej w budynkach użyteczności publicznej i obiektach przemysłowych.

Wskazówki Montażowe

Montaż ogranicznika przepięć może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie DIN TH35. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów należy dobrać do spodziewanego prądu wyładowczego zgodnie z dokumentacją producenta. Zaciski dokręcać z momentem określonym w instrukcji. Zaleca się stosowanie zewnętrznego zabezpieczenia zwarciowego (np. wkładki bezpiecznikowej) przed ogranicznikiem.

FAQ

• Czy ogranicznik posiada podświetlenie lub sygnalizację uszkodzenia? Model ETITEC A 500/10/C-N nie jest wyposażony w odłącznik termiczny ani sygnalizację optyczną. Stan uszkodzenia należy oceniać za pomocą zewnętrznych mierników lub obserwując zachowanie zewnętrznego zabezpieczenia.
• Jaki stopień ochrony IP ma to urządzenie? Producent nie podaje konkretnego stopnia IP dla tego modelu. Standardowo aparatura przeznaczona do montażu w rozdzielnicy charakteryzuje się stopniem ochrony IP20. W przypadku instalacji w środowisku wilgotnym lub zapylonym należy zastosować dodatkową obudowę.
• Jaki jest tryb pracy ogranicznika – czy wymaga odłączenia po zadziałaniu? Ogranicznik przepięć po przekroczeniu napięcia progowego odprowadza prąd do ziemi, a po ustaniu przepięcia wraca do stanu wysokiej rezystancji. W przypadku trwałego uszkodzenia (zwarcia) zalecane jest zastosowanie zewnętrznego odłącznika, aby bezpiecznie odciąć uszkodzony warystor od sieci.
