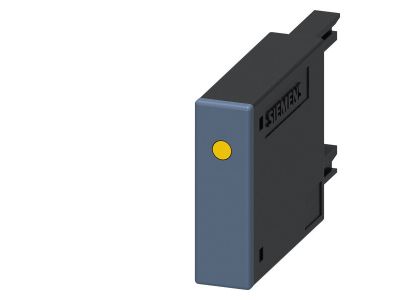

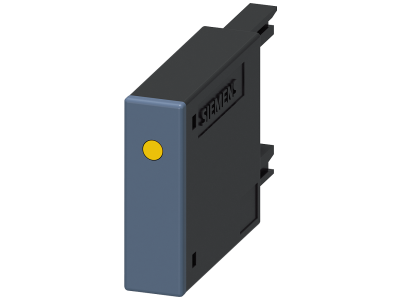

Bezpiecznik przepięciowy, dioda przeciwzakłóceniowa z LED, DC 24-70V | 3RT2916-1LM00 Siemens

Alternatywny kod produktu: 3RT29161LM00

Opis i Kluczowe Cechy

Ogranicznik przepięć oznaczony symbolem 3RT2916-1LM00 to dedykowane urządzenie ochrony przeciwprzepięciowej dla obwodów prądu stałego. Zaprojektowany do pracy w zakresie napięcia DC 24–70 V, wyposażony w diodę LED sygnalizującą stan zadziałania. Zintegrowana dioda przeciwzakłóceniowa tłumi przepięcia łączeniowe, zwiększając niezawodność podłączonej aparatury.

• Zakres napięcia DC 24–70 V: uniwersalne dopasowanie do typowych obwodów sterowania niskonapięciowego, np. w szafach automatyki.
• Dioda LED sygnalizacyjna: wizualna informacja o zadziałaniu ogranicznika, co ułatwia diagnostykę i szybkie przywrócenie gotowości układu.
• Ochrona przed przepięciami przejściowymi: ogranicza amplitudę i czas trwania przepięć, chroniąc wrażliwe elementy sterownicze przed uszkodzeniem.
• Ograniczanie prądu następczego: zapobiega powstawaniu groźnych łuków i dodatkowych zwarć, podnosząc bezpieczeństwo instalacji.
• Kompaktowa konstrukcja montowana na szynie: oszczędza miejsce w rozdzielnicy, a łatwy montaż wspiera sprawną realizację projektu.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących bezpieczeństwa elektrycznego oraz kompatybilności elektromagnetycznej (EMC). Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami. Nie podano szczegółowych numerów norm – w razie potrzeby zaleca się weryfikację w dokumentacji producenta.

Zastosowanie

Ogranicznik przepięć DC z diodą LED dedykowany jest do ochrony obwodów sterowania prądu stałego w instalacjach przemysłowych i budynkowych. Stosuje się go tam, gdzie wymagana jest niezawodna eliminacja przepięć łączeniowych i atmosferycznych.

• Ochrona styczników, przekaźników i modułów PLC w szafach sterowniczych.
• Zabezpieczenie przetwornic, zasilaczy impulsowych oraz siłowników w systemach automatyki.
• Instalacje automatyki budynkowej – sterowanie oświetleniem, klimatyzacją, napędami.
• Obwody sterowania maszyn – ochrona przed przepięciami powstającymi przy łączeniu obciążeń indukcyjnych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Prace prowadź przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN). Przekrój przyłączanych przewodów należy dobrać do prądu obciążenia (zgodnie z normą). Moment dokręcania zacisków – według dokumentacji producenta dostarczonej z urządzeniem.

FAQ

• Czy dioda LED wskazuje uszkodzenie ogranicznika? Dioda LED sygnalizuje zadziałanie ogranicznika – zaświecenie oznacza, że wystąpiło przepięcie i urządzenie przejęło energię. Po ustąpieniu przepięcia ogranicznik zwykle wraca do stanu gotowości, ale zaleca się sprawdzenie stanu technicznego według instrukcji.
• Jaki jest stopień ochrony IP tego urządzenia? Producent nie podał konkretnego stopnia IP. Zgodnie z ogólną zasadą dla aparatury modułowej montowanej wewnątrz rozdzielnicy przyjmuje się ochronę IP20. W przypadku montażu w środowisku wilgotnym lub zapylonym należy zastosować odpowiednią obudowę zewnętrzną.
• Czy ogranicznik można stosować w obwodach prądu przemiennego? Nie. Urządzenie jest przeznaczone wyłącznie do obwodów prądu stałego (DC) w zakresie napięcia 24–70 V. Zastosowanie w obwodach AC może prowadzić do uszkodzenia i utraty ochrony.
