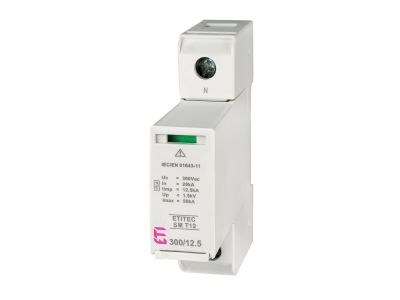

Ogranicznik przepięć, kombinowany warystor+iskiernik, ETITEC SM T12 300/12,5 1+0 RC, typ T1+T2 (B+C) | 002440541 Eti

Alternatywny kod produktu: ETITEC SM T12 300/12,5 1+0 RC

Opis i Kluczowe Cechy

Ogranicznik przepięć kombinowany ETITEC SM T12 300/12,5 1+0 RC typu T1+T2 (B+C) łączy warystor i iskiernik w jednym module, zapewniając kompleksową ochronę przed przepięciami atmosferycznymi i łączeniowymi. Jego konstrukcja eliminuje prąd upływu, a wbudowany optyczny wskaźnik uszkodzenia oraz styki zdalnej sygnalizacji (w wersji RC) umożliwiają monitorowanie stanu ochrony.

• Kombinacja warystora i iskiernika: Zapewnia skuteczną ochronę zarówno przed przepięciami piorunowymi (Typ 1), jak i łączeniowymi (Typ 2), bez prądu upływu – zwiększa efektywność i niezawodność instalacji.
• Wbudowany optyczny wskaźnik uszkodzenia: Zielone okienko sygnalizuje sprawność; jego zanik wskazuje na konieczność wymiany wkładki, co ułatwia diagnostykę.
• Styki zdalnej sygnalizacji uszkodzenia (wersja RC): Umożliwiają integrację z systemami monitoringu i BMS – szybka informacja o awarii bez konieczności wizualnego sprawdzania.
• Modułowa budowa z wymienną wkładką warystorową: W przypadku uszkodzenia wystarczy wymienić wkładkę bez demontażu podstawy – minimalizuje czas przestoju i koszty serwisu.
• Parametry 300 V AC / 12,5 kA: Dostosowane do ochrony głównych rozdzielnic w sieciach TN, TT i IT (zależnie od konfiguracji) – skuteczne odprowadzanie dużych prądów wyładowczych.

Zgodność z Normami

Ogranicznik ETITEC SM T12 spełnia wymagania europejskich norm dotyczących ochrony przeciwprzepięciowej (Typ 1 i Typ 2) oraz posiada certyfikat CE. Jego konstrukcja jest zgodna z dyrektywą RoHS w zakresie ograniczenia substancji niebezpiecznych. (Uwaga: konkretne numery norm nie zostały podane w danych producenta.)

Zastosowanie

Ogranicznik przepięć ETITEC SM T12 przeznaczony jest do montażu w rozdzielnicach głównych budynków mieszkalnych, biurowych i przemysłowych, gdzie wymagana jest ochrona przed bezpośrednimi i pośrednimi wyładowaniami atmosferycznymi oraz przepięciami łączeniowymi.

• Ochrona sieci zasilającej 230/400 V AC przed przepięciami piorunowymi (Typ 1 / klasa B) w instalacjach odgromowych.
• Ochrona przed przepięciami łączeniowymi (Typ 2 / klasa C) generowanymi przez urządzenia takie jak silniki, transformatory czy zasilacze impulsowe.
• Stosowany w rozdzielnicach głównych budynków z systemem monitoringu – wersja RC umożliwia podłączenie do centrali alarmowej lub systemu BMS.
• Zabezpieczenie instalacji teleinformatycznych i sterowniczych zasilanych z tej samej sieci – redukcja przepięć mogących uszkodzić czułe urządzenia.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążalnością prądową i wymaganiami norm (zalecany min. 6 mm² dla linii zasilającej). Moment dokręcania śrub zaciskowych zgodnie z instrukcją – brak podanych wartości, należy postępować według danych producenta. Po montażu sprawdzić poprawność podłączenia i działanie wskaźnika optycznego.

FAQ

• Czy ogranicznik ETITEC SM T12 ma podświetlenie? Nie posiada podświetlenia, ale wyposażony jest w optyczny wskaźnik uszkodzenia (zielone okienko) oraz w wersji RC – styki zdalnej sygnalizacji.
• Jaki stopień ochrony IP ma to urządzenie? W danych producenta nie podano stopnia IP. Standardowo aparatura modułowa montowana w rozdzielnicy posiada stopień ochrony IP20 od strony czołowej – zaleca się montaż w obudowie o odpowiednim IP.
• Czy ogranicznik pracuje w trybie styku normalnie otwartego czy normalnie zamkniętego? Jest to ogranicznik przepięć, nie posiada styków przełączających. Styki zdalnej sygnalizacji (RC) są typu przełącznego (NC/NO) – szczegóły w dokumentacji producenta.
