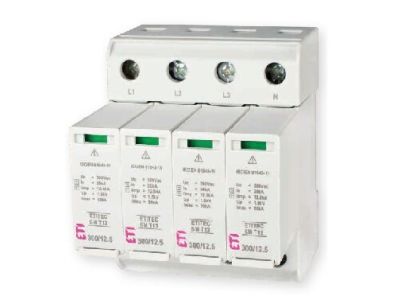

Ogranicznik przepięć, kombinowany , TT, ETITEC SM T12 300/12,5 3+1, typ T1+T2 (B+C) | 002440550 Eti

Alternatywny kod produktu: ETITEC SM T12 300/12,5 3+1

Opis i Kluczowe Cechy

Ogranicznik przepięć ETITEC SM T12 (symbol 002440550) to kombinowane zabezpieczenie Typu 1 i Typu 2 (T1+T2 / B+C), przeznaczone do montażu w rozdzielnicy głównej instalacji elektrycznej. Dzięki połączeniu warystora i iskiernika w jednym module skutecznie chroni przed przepięciami atmosferycznymi (bezpośrednimi i pośrednimi) oraz przepięciami łączeniowymi. Konstrukcja 3+1 (trzy bieguny warystorowe + jeden biegun N-PE z iskiernikiem) dedykowana jest do sieci TT.

• Kombinowana ochrona Typ 1+2 (B+C): kompleksowe zabezpieczenie przed udarami atmosferycznymi i łączeniowymi, eliminujące potrzebę stosowania dwóch oddzielnych ograniczników.
• Optyczny wskaźnik uszkodzenia: zielony kolor okienka sygnalizuje pełną sprawność; brak zielonego lub pojawienie się czerwonego oznacza konieczność wymiany wkładki warystorowej.
• Brak prądu upływu: szeregowe połączenie warystora i iskiernika eliminuje upływ prądu, co zwiększa efektywność działania i oszczędza energię.
• Modułowa budowa z wymienną wkładką warystorową: w przypadku uszkodzenia wystarczy wymienić wkładkę bez demontażu podstawy – skraca czas naprawy i obniża koszty eksploatacji.
• Zgodność z dyrektywą RoHS: produkt spełnia wymogi ochrony środowiska, co potwierdza odpowiedzialność producenta za bezpieczeństwo ekologiczne.

Zgodność z Normami

Ogranicznik przepięć ETITEC SM T12 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Konstrukcja 3+1 odpowiada wymaganiom dla sieci TT, co zapewnia skuteczną ochronę odgromową i przepięciową w standardowych instalacjach niskiego napięcia.

Zastosowanie

Ogranicznik przeznaczony jest do montażu w rozdzielnicy głównej obiektów mieszkalnych, usługowych i przemysłowych. Sprawdza się wszędzie tam, gdzie wymagane jest zabezpieczenie przed przepięciami na poziomie T1+T2 (B+C).

• Ochrona głównej rozdzielnicy elektrycznej przed bezpośrednimi wyładowaniami atmosferycznymi (typ T1) oraz przepięciami łączeniowymi (typ T2).
• Zasilanie wrażliwych odbiorników (np. urządzeń elektronicznych, sterowników PLC, systemów alarmowych) – minimalizacja ryzyka uszkodzeń w przypadku wyładowań.
• Instalacje w budynkach z wymaganiami odgromowymi (strefy LPZ 0A-1, LPZ 0B-1).
• Obiekty z siecią TT, gdzie wymagana jest dedykowana konfiguracja 3+1 (L1/N/L2/L3 – N-PE).

Wskazówki Montażowe

Montaż ogranicznika przepięć może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie instaluje się na szynie montażowej TH35 (DIN). Należy stosować przewody o przekroju dobranym do spodziewanego prądu wyładowczego oraz postępować zgodnie z dokumentacją techniczną producenta (momenty dokręcania połączeń). Przed załączeniem napięcia sprawdzić, czy optyczny wskaźnik uszkodzenia na wszystkich modułach świeci na zielono.

FAQ

• Czy ten model posiada styki zdalnej sygnalizacji uszkodzenia (RC)? Wersja ETITEC SM T12 3+1 (symbol 002440550) nie jest wyposażona w styki zdalnej sygnalizacji – są one dostępne wyłącznie w wariantach oznaczonych „RC”. W przypadku potrzeby monitorowania zdalnego należy wybrać odpowiednią wersję.
• Jakie napięcie ciągłe (Uc) ma ten ogranicznik? Zgodnie z oznaczeniem modelu „300/12,5” napięcie ciągłe pracy wynosi 300 V AC, co pozwala na pracę w typowych sieciach 230/400 V (faza/neutralny).
• Jaki jest stopień ochrony (IP) tego urządzenia? Producent nie podaje konkretnego stopnia IP – jak większość aparatury modułowej, ogranicznik przeznaczony jest do montażu wewnątrz rozdzielnicy o odpowiedniej szczelności (standardowo IP20 dla części wewnętrznej, o ile obudowa rozdzielnicy zapewnia wymaganą ochronę).
