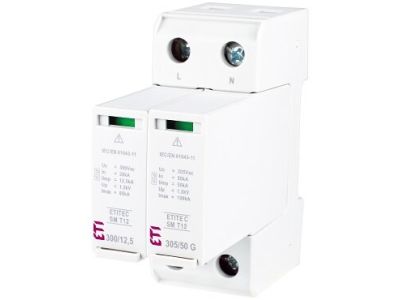

Ogranicznik przepięć, kombinowany , TT, ETITEC SM T12 300/12,5 1+1, typ T1+T2 (B+C) | 002440548 Eti

Alternatywny kod produktu: ETITEC SM T12 300/12,5 1+1

Opis i Kluczowe Cechy

Ogranicznik przepięć ETITEC SM T12 (symbol 002440548) to kombinowane zabezpieczenie Typu 1 i Typu 2 (T1+T2) przeznaczone do sieci TT w konfiguracji 1+1. Dzięki prądowi wyładowczemu 12,5 kA i napięciu pracy ciągłej 300 V AC skutecznie chroni instalację przed przepięciami pochodzącymi od bezpośrednich i pośrednich wyładowań atmosferycznych oraz przepięciami łączeniowymi. Modułowa budowa (szerokość zgodna z systemem DIN) umożliwia szybką wymianę wkładki warystorowej bez demontażu podstawy.

• Kombinacja warystora i iskiernika połączonych szeregowo: zapewnia brak prądu upływu w normalnej pracy, co zwiększa efektywność ochrony i bezpieczeństwo instalacji.
• Optyczny wskaźnik uszkodzenia: zielone okienko sygnalizuje sprawność, brak zieleni (zmiana na czerwony) oznacza konieczność wymiany modułu – łatwa diagnostyka bez użycia narzędzi.
• Zabezpieczenie termiczne: w przypadku uszkodzenia warystora odłącza go od sieci, zapobiegając dalszemu przegrzewaniu i potencjalnemu zagrożeniu.
• Modułowa konstrukcja: wkładka warystorowa wymieniana indywidualnie, podstawka pozostaje na szynie TH35 – oszczędność czasu i kosztów eksploatacji.
• Zgodność z dyrektywą RoHS: produkt spełnia wymogi ochrony środowiska i bezpieczeństwa materiałowego.

Zgodność z Normami

Ogranicznik przepięć ETITEC SM T12 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Przeznaczony do instalacji niskiego napięcia, zapewnia bezpieczeństwo i niezawodność zgodną z wymogami dla urządzeń ochrony przeciwprzepięciowej.

Zastosowanie

Kombinowany ogranicznik T1+T2 znajduje zastosowanie w rozdzielnicach głównych budynków mieszkalnych, usługowych i przemysłowych, szczególnie w sieciach TT, gdzie wymagana jest ochrona przed przepięciami atmosferycznymi i łączeniowymi.

• Ochrona głównej rozdzielnicy budynku przed przepięciami spowodowanymi bezpośrednim wyładowaniem atmosferycznym (T1) oraz przepięciami łączeniowymi (T2).
• Zabezpieczenie linii zasilających w instalacjach z systemem TT, gdzie konieczna jest separacja między przewodem N i PE.
• Stosowanie w obiektach wymagających ciągłości zasilania i szybkiej sygnalizacji uszkodzenia – w wersjach z zestykami zdalnej sygnalizacji (opcjonalnie).
• Łatwa integracja z systemami monitoringu i automatyki budynkowej dzięki możliwości zastosowania styków pomocniczych.

Wskazówki Montażowe

Montaż ogranicznika przepięć ETITEC SM T12 powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie mocuje się na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu spodziewanego w obwodzie ochronnym. Momenty dokręcania zacisków i obowiązujące przepisy instalacyjne należy sprawdzić w dokumentacji technicznej producenta. Przed przystąpieniem do wymiany wkładki warystorowej upewnij się, że ogranicznik jest odłączony od sieci.

FAQ

• Czy ogranicznik ETITEC SM T12 posiada zdalną sygnalizację uszkodzenia? W standardowej wersji (bez oznaczenia RC) nie ma styków zdalnej sygnalizacji. Dostępna jest opcjonalna wersja RC wyposażona w zestyk do podłączenia do systemu monitoringu.
• Jaki stopień ochrony IP ma ten ogranicznik? W danych katalogowych nie podano konkretnego stopnia IP. Dla typowych modułów aparatury modułowej przyjmuje się IP20 w rozdzielnicy, jednak szczegóły należy sprawdzić w karcie produktu producenta.
• Jak sprawdzić, czy ogranicznik jest sprawny? Wizualnie – zielone okienko na froncie oznacza sprawność. Brak zielonego koloru (widoczny czerwony) sygnalizuje uszkodzenie wkładki warystorowej i konieczność jej wymiany.
