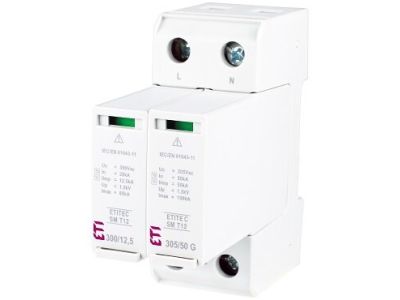

Ogranicznik przepięć, kombinowany , TT, ETITEC SM T12 300/12,5 1+1 RC, typ T1+T2 (B+C) | 002440549 Eti

Alternatywny kod produktu: ETITEC SM T12 300/12,5 1+1 RC

Opis i Kluczowe Cechy

Ogranicznik przepięć ETITEC SM T12 300/12,5 1+1 RC to kombinowane zabezpieczenie Typu 1 i Typu 2 (B+C), przeznaczone do sieci TT. Łączy warystor i iskiernik połączone szeregowo, eliminując prąd upływu i zapewniając skuteczną ochronę przed przepięciami atmosferycznymi oraz łączeniowymi. Wyposażony w optyczny wskaźnik uszkodzenia i styki zdalnej sygnalizacji, ułatwia diagnostykę i integrację z systemami monitoringu.

• Optyczny wskaźnik uszkodzenia: Zielone okienko informuje o sprawności; brak zielonego koloru sygnalizuje awarię ogranicznika, co umożliwia szybką lokalizację uszkodzonego modułu.
• Styki zdalnej sygnalizacji (wersja RC): Umożliwiają podłączenie do systemów monitoringu i automatyki budynkowej, zapewniając zdalną kontrolę stanu ochrony.
• Kombinowana konstrukcja T1+T2 (B+C): Połączenie warystora i iskiernika szeregowo eliminuje prąd upływu, zwiększając efektywność działania i bezpieczeństwo instalacji.
• Modułowa budowa z wymienną wkładką: Wymiana uszkodzonego warystora odbywa się bez demontażu podstawy, co skraca czas naprawy i minimalizuje przestoje.
• Dedykowany do sieci TT: Konfiguracja 1+1 (jeden biegun L-N z warystorem i iskiernikiem, jeden biegun N-PE z iskiernikiem) zapewnia optymalną ochronę w sieciach z uziemieniem punktu neutralnego.

Zgodność z Normami

Ogranicznik przepięć ETITEC SM T12 spełnia wymagania dyrektywy RoHS oraz jest zgodny z europejskimi normami dotyczącymi ochrony przeciwprzepięciowej. Produkt posiada certyfikat CE.

Zastosowanie

Ogranicznik przeznaczony jest do montażu w rozdzielnicy głównej w sieciach TT. Chroni instalacje elektryczne przed skutkami przepięć pochodzących od wyładowań atmosferycznych oraz przepięć łączeniowych.

• Ochrona głównych rozdzielnic w budynkach mieszkalnych, biurowych i przemysłowych w sieciach TT.
• Zabezpieczenie instalacji przed przepięciami wywołanymi bezpośrednimi i pośrednimi wyładowaniami atmosferycznymi.
• Redukcja przepięć łączeniowych powstających w wyniku przełączania odbiorników energoelektronicznych.
• Możliwość integracji z systemami monitoringu dzięki stykom zdalnej sygnalizacji (wersja RC).

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy głównej. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową i wymaganiami norm. Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta. Przed pierwszym uruchomieniem sprawdzić stan wskaźnika optycznego.

FAQ

• Jak sprawdzić, czy ogranicznik jest sprawny? W okienku kontrolnym powinien być widoczny zielony kolor. Brak zieleni oznacza uszkodzenie modułu warystorowego – należy go wymienić.
• Czy mogę wymienić tylko wkładkę, czy trzeba demontować cały ogranicznik? Dzięki modułowej budowie wystarczy wymienić wkładkę warystorową bez odkręcania podstawy – oszczędza to czas i koszty.
• Do jakiego typu sieci przeznaczony jest model 1+1 RC? Model 1+1 RC jest dedykowany do sieci TT, gdzie jeden biegun chroni przewód fazowy, a drugi biegun N-PE chroni przewód neutralny i ochronny.
