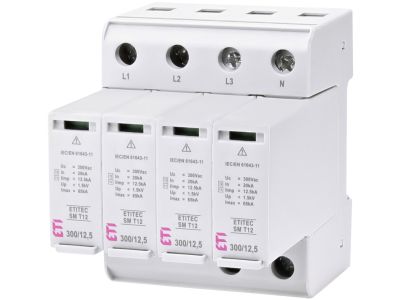

Ogranicznik przepięć, kombinowany , TN-S, ETITEC SM T12 300/12,5 4+0 RC, typ T1+T2 (B+C) | 002440547 Eti

Alternatywny kod produktu: ETITEC SM T12 300/12,5 4+0 RC

Opis i Kluczowe Cechy

Ogranicznik przepięć ETITEC SM T12 (symbol 002440547) to kombinowane zabezpieczenie Typu 1 i Typu 2 (B+C) przeznaczone do montażu w rozdzielnicy głównej w sieci TN-S. Konfiguracja 4+0 RC zapewnia ochronę wszystkich czterech biegunów oraz zdalną sygnalizację uszkodzenia. Dzięki prądowi wyładowczemu 12,5 kA skutecznie odprowadza energie przepięciowe, chroniąc instalację przed skutkami wyładowań atmosferycznych i przepięć łączeniowych.

• Duży prąd wyładowczy (12,5 kA): Skuteczna ochrona instalacji i odbiorników przed nagłymi skokami napięcia spowodowanymi bezpośrednimi i pośrednimi wyładowaniami atmosferycznymi.
• Konstrukcja kombinowana (warystor + iskiernik): Szeregowe połączenie warystora i iskiernika eliminuje prąd upływu, zwiększając efektywność działania i bezpieczeństwo instalacji.
• Optyczny wskaźnik uszkodzenia: Zielony kolor okienka sygnalizuje pełną sprawność ogranicznika; brak zieleni lub pojawienie się czerwonego oznacza konieczność wymiany wkładki.
• Styki zdalnej sygnalizacji uszkodzenia (wersja RC): Umożliwiają podłączenie ogranicznika do systemów monitoringu i BMS, co pozwala na szybkie powiadomienie o awarii.
• Modułowa budowa z wymienną wkładką warystorową: W przypadku uszkodzenia wystarczy wymienić wkładkę bez demontażu podstawy, co skraca czas przestoju i upraszcza serwis.

Zgodność z Normami

Ogranicznik spełnia wymagania dyrektywy RoHS, co potwierdza zgodność z europejskimi standardami ochrony środowiska i bezpieczeństwa. Konstrukcja i parametry są zgodne z obowiązującymi normami dla ograniczników przepięć w sieciach niskiego napięcia (kategoria T1+T2). Produkt posiada certyfikat CE.

Zastosowanie

Kombinowany ogranicznik przepięć ETITEC SM T12 dedykowany jest do ochrony instalacji elektrycznych przed przepięciami w rozdzielnicy głównej. Sprawdza się w obiektach wymagających wysokiego poziomu bezpieczeństwa i ciągłości zasilania.

• Ochrona głównych rozdzielnic w budynkach mieszkalnych, biurowych i przemysłowych w sieci TN-S.
• Zabezpieczenie przed skutkami bezpośrednich i pośrednich uderzeń pioruna (SPD Typ 1) oraz przepięć łączeniowych (SPD Typ 2).
• Integracja z systemami zarządzania budynkiem (BMS) i monitoringu – dzięki stykom zdalnej sygnalizacji w wersji RC.
• Stosowanie w instalacjach, gdzie kluczowe jest szybkie wykrycie uszkodzenia ochrony przeciwprzepięciowej.

Wskazówki Montażowe

Montaż ogranicznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy głównej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z prądem zwarciowym w miejscu instalacji i wytycznymi producenta. Moment dokręcania zacisków stosuj zgodnie z dokumentacją techniczną.

FAQ

• Jak odczytać stan ogranicznika na podstawie wskaźnika optycznego? Gdy okienko kontrolne jest zielone – ogranicznik jest sprawny. Brak zieleni lub czerwone zabarwienie oznacza uszkodzenie wkładki warystorowej i konieczność jej wymiany.
• Czy wersja RC umożliwia zdalne monitorowanie stanu? Tak, wersja RC (Remote Contact) jest wyposażona w bezpotencjałowe styki alarmowe, które można podłączyć do systemu sygnalizacji lub BMS w celu zdalnego powiadomienia o awarii ogranicznika.
• Dlaczego w tym ograniczniku nie występuje prąd upływu? Zastosowanie szeregowego połączenia warystora i iskiernika eliminuje prąd upływu charakterystyczny dla warystorów, co zwiększa bezpieczeństwo i żywotność urządzenia.
