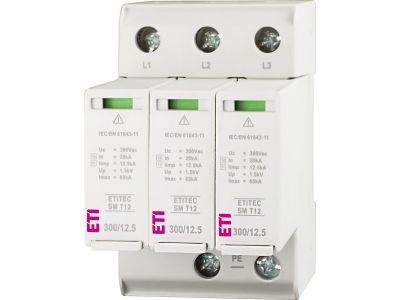

Ogranicznik przepięć, kombinowany , TN-C, ETITEC SM T12 300/12,5 3+0, typ T1+T2 (B+C) | 002440544 Eti

Alternatywny kod produktu: ETITEC SM T12 300/12,5 3+0

Opis i Kluczowe Cechy

Ogranicznik przepięć ETITEC SM T12 300/12,5 3+0 to kombinowane zabezpieczenie typu T1+T2 (B+C), przeznaczone do ochrony instalacji w sieci TN-C. Łącząc w jednym module warystor i iskiernik połączone szeregowo, skutecznie chroni przed bezpośrednimi i pośrednimi wyładowaniami atmosferycznymi oraz przepięciami łączeniowymi. Dzięki modułowej budowie wkładka warystorowa może być wymieniona bez demontażu podstawy, co minimalizuje czas przestoju podczas serwisu.

• Konstrukcja kombinowana T1+T2 (B+C): Połączenie warystora i iskiernika zapewnia ochronę zarówno przed udarami piorunowymi (10/350 µs), jak i przepięciami łączeniowymi (8/20 µs), redukując liczbę elementów w rozdzielnicy.
• Optyczny wskaźnik uszkodzenia: Zielone okienko sygnalizuje sprawność ogranicznika; jego zanik (zmiana na czerwony) informuje o konieczności wymiany wkładki, co pozwala na szybką diagnostykę bez użycia miernika.
• Brak prądu upływu: Szeregowe połączenie warystora i iskiernika eliminuje prąd upływu w normalnych warunkach pracy, zwiększając efektywność ochrony i minimalizując straty energii.
• Modułowa budowa – wymienna wkładka warystorowa: Uszkodzony moduł można wymienić bez demontażu podstawy i odłączania przewodów, co skraca czas naprawy i obniża koszty eksploatacji.
• Przystosowany do sieci TN-C (konfiguracja 3+0): Trzy bieguny warystorowo-iskiernikowe zapewniają pełną ochronę w układzie z wspólnym przewodem PEN, bez konieczności stosowania dodatkowego bieguna N-PE.

Zgodność z Normami

Ogranicznik przepięć ETITEC SM T12 spełnia wymagania odpowiednich norm europejskich dla ograniczników typu T1+T2 (B+C) oraz posiada oznaczenie CE. Produkt jest zgodny z dyrektywą RoHS gwarantującą wysoki poziom bezpieczeństwa i ochrony środowiska.

Zastosowanie

Dzięki kombinowanej konstrukcji i przystosowaniu do sieci TN-C, ogranicznik sprawdza się w następujących scenariuszach:

• Ochrona głównej rozdzielnicy w budynkach z siecią TN-C przed udarami piorunowymi i przepięciami łączeniowymi.
• Zabezpieczenie instalacji w obiektach wymagających ciągłości zasilania, takich jak serwerownie, systemy alarmowe czy sterowniki przemysłowe.
• Instalacje w strefach zagrożonych bezpośrednimi wyładowaniami atmosferycznymi (obszary wiejskie, budynki wolnostojące, maszty antenowe).
• Nowe i modernizowane rozdzielnice główne – kompaktowa budowa ułatwia montaż na szynie TH35 w standardowych rozdzielnicach.

Wskazówki Montażowe

Montaż ogranicznika przepięć powinien być wykonany przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy głównej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów doprowadzających należy dobrać zgodnie z maksymalnym prądem zwarciowym instalacji oraz zaleceniami dokumentacji technicznej producenta. Momenty dokręcania śrub zaciskowych stosuj według wartości podanych w instrukcji montażowej. Po instalacji sprawdź poprawność okablowania i działanie optycznego wskaźnika uszkodzenia.

FAQ

• Czy ogranicznik ma podświetlenie? Nie posiada podświetlenia LED. Stan sprawności sygnalizowany jest optycznie za pomocą zielonego okienka; jego zmiana na czerwony oznacza uszkodzenie.
• Jaki jest stopień ochrony IP tego urządzenia? Producent nie podaje konkretnej wartości IP. Standardowo aparatura modułowa montowana w rozdzielnicy charakteryzuje się stopniem ochrony IP20 (ochrona przed palcem), a dodatkową ochronę zapewnia obudowa rozdzielnicy (np. IP44 lub wyższy). Montaż należy wykonać w rozdzielnicy o odpowiedniej klasie odporności dla danego środowiska.
• Czy ten model ma styki zdalnej sygnalizacji uszkodzenia? Nie. Model ETITEC SM T12 300/12,5 3+0 (bez oznaczenia RC) nie posiada styków pomocniczych do zdalnej sygnalizacji. Wersje z funkcją RC są dostępne osobno – kontakt z naszym sklepem w celu dobrania odpowiedniego wariantu.
