Ogranicznik przepięć, kombinowany , TN-C, ETITEC SM T12 300/12,5 3+0 RC, typ T1+T2 (B+C) | 002440545 Eti

Alternatywny kod produktu: ETITEC SM T12 300/12,5 3+0 RC

Opis i Kluczowe Cechy

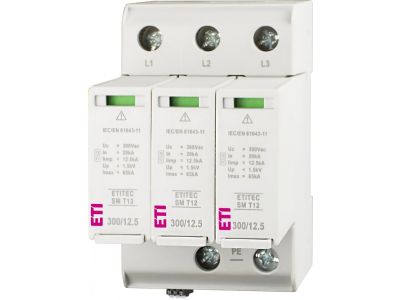

Ogranicznik przepięć ETITEC SM T12 300/12,5 3+0 RC to kombinowane urządzenie ochrony przeciwprzepięciowej Typu 1 i Typu 2 (B+C), przeznaczone do montażu w rozdzielnicy głównej sieci TN-C. Konstrukcja 3+0 zapewnia ochronę wszystkich trzech faz względem N (w układzie TN-C bez osobnego przewodu PE). Dzięki warystorowi i iskiernikowi połączonym szeregowo ogranicznik eliminuje prąd upływu, co zwiększa bezpieczeństwo i żywotność instalacji. Wersja RC wyposażona jest w styki zdalnej sygnalizacji uszkodzenia, umożliwiające podłączenie do systemu monitoringu. Modułowa budowa (szerokość na szynie TH35 – typowa dla aparatury modułowej) pozwala na szybką wymianę wkładki warystorowej bez demontażu podstawy.

• Kombinowany typ T1+T2 (B+C): Chroni instalację zarówno przed bezpośrednimi wyładowaniami atmosferycznymi (prąd wyładowczy 12,5 kA – klasa I), jak i przepięciami łączeniowymi (klasa II) – kompleksowa ochrona w jednym urządzeniu.
• Napięcie trwałej pracy 300 V AC: Przystosowany do sieci o napięciu fazowym 230/400 V (TN-C), zapewnia stabilną ochronę w warunkach normalnej pracy bez ryzyka przedwczesnego zużycia.
• Brak prądu upływu: Dzięki szeregowemu połączeniu warystora i iskiernika ogranicznik nie generuje prądu upływu, co eliminuje zbędne straty energii i ryzyko fałszywych wyłączeń wyłączników różnicowoprądowych.
• Optyczny wskaźnik uszkodzenia: Zielone okienko oznacza sprawność; brak zielonego koloru lub pojawienie się czerwieni sygnalizuje konieczność wymiany wkładki – ułatwia szybką diagnostykę.
• Styki zdalnej sygnalizacji (wersja RC): Umożliwiają przekazanie informacji o uszkodzeniu ogranicznika do systemu BMS, PLC lub sygnalizacji alarmowej – idealne do obiektów wymagających ciągłego monitoringu.

Zgodność z Normami

Ogranicznik ETITEC SM T12 spełnia wymagania dyrektywy RoHS oraz posiada certyfikat CE. Jego konstrukcja jest zgodna z ogólnymi normami europejskimi dla ograniczników przepięć (seria EN 61643-11 dla ochronników niskonapięciowych). Urządzenie przeszło badania zgodnie z wymaganiami dla Typu 1 i Typu 2, co potwierdza jego skuteczność w ochronie odgromowej i przepięciowej.

Zastosowanie

Model ETITEC SM T12 300/12,5 3+0 RC znajduje zastosowanie w obiektach wymagających podwyższonej ochrony przeciwprzepięciowej przy jednoczesnym monitoringu stanu urządzenia. Sprawdza się w rozdzielnicach głównych budynków mieszkalnych, użyteczności publicznej oraz przemysłowych.

• Ochrona przed bezpośrednimi wyładowaniami atmosferycznymi oraz przepięciami łączeniowymi w instalacjach TN-C (brak osobnego przewodu PE).
• Zabezpieczenie wrażliwych urządzeń elektronicznych (serwery, sterowniki PLC, systemy automatyki) przed skokami napięcia w rozdzielnicy głównej.
• Integracja z systemami monitoringu i zarządzania energią (BMS) dzięki stykom zdalnej sygnalizacji – natychmiastowa informacja o uszkodzeniu ogranicznika.
• Stosowanie w obiektach o podwyższonych wymaganiach ochrony odgromowej (np. budynki z instalacją zewnętrzną LPS klasy I/II) jako element kombinowanego zabezpieczenia T1+T2.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany wyłącznie przez wykwalifikowaną osobę z uprawnieniami SEP. Urządzenie instaluje się na szynie TH35 (DIN) w rozdzielnicy głównej. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać do spodziewanego prądu wyładowczego (min. 6 mm² Cu). Moment dokręcania zacisków oraz szczegółowe wymagania dotyczące połączenia przewodu PE/N należy sprawdzić w dokumentacji technicznej producenta. Po montażu sprawdź optyczny wskaźnik – powinien być zielony.

FAQ

• Czy ogranicznik posiada podświetlenie/zewnętrzną sygnalizację LED? Nie – wskaźnik uszkodzenia jest optyczny (zielone okienko w obudowie). Brak zielonego koloru oznacza konieczność wymiany wkładki. Wersja RC dodatkowo udostępnia styki zdalnej sygnalizacji (beznapięciowe) do podłączenia zewnętrznego wskaźnika lub systemu monitorującego.
• Jaki jest stopień ochrony (IP) tego urządzenia? Dane producenta nie określają stopnia IP. Jak w przypadku większości aparatury modułowej przeznaczonej do montażu w rozdzielnicy, przyjmuje się minimalny stopień ochrony IP20 – zapewnia ochronę przed dotykiem palcami oraz ciałami stałymi o średnicy powyżej 12,5 mm. Po zamontowaniu w rozdzielnicy obudowa podnosi ochronę do IP odpowiedniego dla danej szafy.
• Jaki jest tryb pracy styku zdalnej sygnalizacji (RC)? Styk zdalnej sygnalizacji jest typu przełącznego (NO/NC) i sygnalizuje stan uszkodzenia ogranicznika. Przy sprawnym urządzeniu styk jest w pozycji spoczynkowej (zgodnie z dokumentacją – zwykle zwarty). W przypadku zadziałania zabezpieczenia termicznego lub przepalenia warystora styk zmienia stan, umożliwiając wysłanie sygnału do systemu monitorującego.
