Ogranicznik przepięć, kombinowany 25kA, TT, ETITEC SM T12 300/25 3+1, typ T1+T2 (B+C) | 002440562 Eti

Alternatywny kod produktu: ETITEC SM T12 300/25 3+1

Opis i Kluczowe Cechy

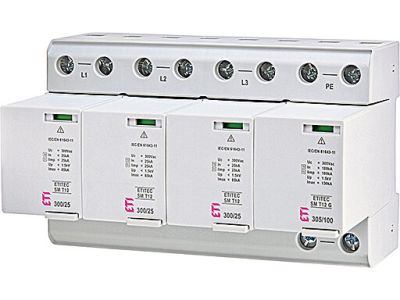

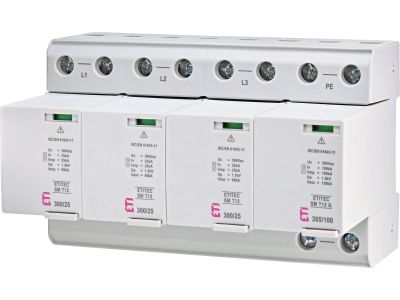

Ogranicznik przepięć ETITEC SM T12 300/25 3+1 (symbol 002440562) to kombinowane zabezpieczenie typu T1+T2 (B+C) przeznaczone do sieci TT. Konstrukcja 3+1 (trzy bieguny warystorowe z iskiernikiem szeregowym i jeden biegun N-PE z iskiernikiem) zapewnia kompleksową ochronę przed przepięciami atmosferycznymi i łączeniowymi. Dzięki prądowi wyładowczemu 25 kA skutecznie odprowadza impulsy o dużej energii, chroniąc instalację i podłączone urządzenia. Modułowa budowa umożliwia szybką wymianę wkładki warystorowej bez demontażu podstawy, co skraca czas konserwacji.

• Prąd wyładowczy 25 kA: Skuteczne odprowadzanie impulsów przepięciowych o dużej energii – ochrona przed bezpośrednimi i pośrednimi wyładowaniami atmosferycznymi.
• Kombinowana konstrukcja T1+T2 (B+C): Szeregowe połączenie warystora i iskiernika eliminuje prąd upływu, co zwiększa efektywność ochrony i zmniejsza straty energii w stanie normalnej pracy.
• Optyczny wskaźnik uszkodzenia: Zielone okienko sygnalizuje sprawność; brak zielonego koloru (zmiana na czerwony) informuje o zadziałaniu zabezpieczenia termicznego i konieczności wymiany wkładki.
• Modułowa budowa z wymienną wkładką warystorową: Wymiana uszkodzonego elementu odbywa się bez demontażu podstawy – oszczędność czasu i kosztów serwisu.
• Dedykowany do sieci TT: Konfiguracja 3+1 zapewnia optymalną ochronę w układzie z uziemieniem punktu neutralnego i przewodem ochronnym PE.

Zgodność z Normami

Ogranicznik przepięć ETITEC SM T12 spełnia wymagania europejskich norm dotyczących ochrony odgromowej i przeciwprzepięciowej. Posiada certyfikat CE oraz zgodność z dyrektywą RoHS w zakresie ograniczenia substancji niebezpiecznych. Konstrukcja i parametry są zgodne z zasadami dobrej praktyki inżynierskiej oraz aktualnymi przepisami dla tego typu urządzeń.

Zastosowanie

Ogranicznik przeznaczony jest do montażu w rozdzielnicy głównej lub oddziałowej w obiektach zasilanych w sieci TT. Chroni instalacje elektryczne przed przepięciami o różnym pochodzeniu.

• Ochrona głównej rozdzielnicy budynków mieszkalnych, biurowych i przemysłowych przed bezpośrednimi wyładowaniami atmosferycznymi (Typ 1) i przepięciami łączeniowymi (Typ 2).
• Zabezpieczenie wrażliwych urządzeń elektronicznych, takich jak sterowniki PLC, centrale alarmowe czy serwery, przed skokami napięcia.
• Stosowanie w instalacjach, gdzie wymagana jest kombinowana ochrona B+C w jednym module, oszczędzająca miejsce w rozdzielnicy.
• Zastosowanie w obiektach wymagających ciągłości zasilania oraz szybkiej wymiany uszkodzonego elementu bez przestojów.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające i zabezpieczyć przed przypadkowym załączeniem. Ogranicznik montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów przyłączeniowych należy dobrać do prądu zwarciowego i obciążenia zgodnie z obowiązującymi normami. Moment dokręcania śrub zacisków musi być zgodny z dokumentacją producenta. Po montażu sprawdzić działanie optycznego wskaźnika uszkodzenia – zielony kolor oznacza poprawną pracę.

FAQ

• Jak odczytać oznaczenia modelu ETITEC SM T12 (np. 3+1)? Pierwsza cyfra (3) oznacza liczbę biegunów warystorowych z iskiernikiem szeregowym, druga cyfra (1) – liczbę biegunów N-PE zawierających wyłącznie iskiernik. Konfiguracja 3+1 jest dedykowana do sieci TT.
• Czy ogranicznik posiada wskaźnik uszkodzenia? Tak, na obudowie znajduje się przezroczyste okienko – zielony kolor oznacza sprawność, brak zieleni (kolor czerwony) wskazuje na zadziałanie zabezpieczenia termicznego i konieczność wymiany wkładki warystorowej.
• Jak wymienić uszkodzoną wkładkę? Wkładka warystorowa jest wymienna bez demontażu podstawy. Należy odłączyć napięcie, zdjąć górną część modułu i włożyć nową wkładkę zgodną z modelem. Podstawa i styki zdalnej sygnalizacji (jeśli występują) pozostają nienaruszone.
