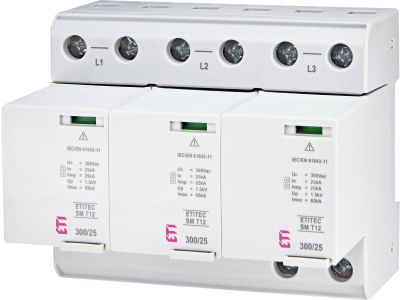

Ogranicznik przepięć, kombinowany 25kA, TN-C, ETITEC SM T12 300/25 3+0, typ T1+T2 (B+C) | 002440560 Eti

Alternatywny kod produktu: ETITEC SM T12 300/25 3+0

Opis i Kluczowe Cechy

ETITEC SM T12 300/25 3+0 (nr kat. 002440560) to kombinowany ogranicznik przepięć typu T1+T2 (B+C) o prądzie wyładowczym 25 kA i napięciu trwałym 300 V AC, przeznaczony do sieci TN-C. Dzięki połączeniu warystora i iskiernika szeregowo eliminuje prąd upływu, a modułowa budowa z wymienną wkładką ułatwia konserwację. Optyczny wskaźnik uszkodzenia pozwala szybko ocenić stan urządzenia.

• Prąd wyładowczy 25 kA: skuteczna ochrona przed bezpośrednimi i pośrednimi wyładowaniami atmosferycznymi oraz przepięciami łączeniowymi w obwodach sieci TN-C.
• Napięcie trwałe 300 V AC: dopasowanie do typowych instalacji niskiego napięcia, zapewniające pewne działanie w warunkach normalnych.
• Kombinowana konstrukcja (warystor + iskiernik): brak prądu upływu zwiększa efektywność ochrony i zapobiega niepożądanemu obciążeniu instalacji.
• Optyczny wskaźnik uszkodzenia: zielone okienko oznacza sprawność; po zadziałaniu zabezpieczenia termicznego okienko zmienia kolor na czerwony lub traci zieleń, sygnalizując awarię.
• Modułowa budowa z wymienną wkładką warystorową: szybka wymiana uszkodzonego modułu bez demontażu podstawy, co skraca czas przestoju i obniża koszty serwisu.

Zgodność z Normami

Ogranicznik przepięć ETITEC SM T12 spełnia wymagania norm europejskich dotyczących ochrony przeciwprzepięciowej oraz dyrektywy RoHS w zakresie ograniczenia substancji niebezpiecznych. Posiada oznaczenie CE.

Zastosowanie

Ogranicznik przeznaczony do montażu w rozdzielnicy głównej, chroni instalacje w budynkach mieszkalnych, komercyjnych i przemysłowych przed przepięciami pochodzenia atmosferycznego oraz łączeniowego.

• Ochrona przed bezpośrednimi i pośrednimi wyładowaniami piorunowymi w sieciach TN-C (PEN wspólny).
• Redukcja przepięć łączeniowych generowanych przez silniki, transformatory i inne odbiorniki.
• Stosowany jako główny ogranicznik w systemie strefowej ochrony odgromowej (LPZ 0–1).
• Współpraca z ogranicznikami typu T2/T3 w dalszych strefach dla kompleksowej ochrony.

Wskazówki Montażowe

Montaż i wymianę ogranicznika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów doprowadzających należy dobrać do prądu zwarciowego w punkcie przyłączenia, a moment dokręcania zacisków – zgodnie z dokumentacją producenta. Należy zachować minimalne odległości od innych urządzeń oraz przewidzieć możliwość wymiany wkładki bez demontażu podstawy.

FAQ

• Czy ogranicznik ma styki zdalnej sygnalizacji uszkodzenia? Model 002440560 (3+0) nie jest wyposażony w styki zdalnej sygnalizacji – są one dostępne tylko w wersji RC. Informację o stanie urządzenia przekazuje optyczny wskaźnik na froncie.
• Jaki stopień ochrony ma to urządzenie? Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20. Dokładny stopień ochrony obudowy zależny jest od warunków zabudowy – należy zapewnić suchą i czystą lokalizację.
• Czy wkładkę można wymienić bez odłączania przewodów zasilających? Wkładkę warystorową można wymienić bez demontażu podstawy, jednak przed każdą ingerencją należy bezwzględnie odłączyć napięcie i odczekać na rozładowanie elementów wewnętrznych. Sam proces wymiany jest szybki i nie wymaga narzędzi specjalistycznych.
