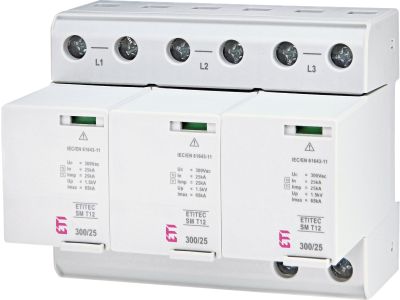

Ogranicznik przepięć, kombinowany 25kA, TN-C, ETITEC SM T12 300/25 3+0 RC, typ T1+T2 (B+C) | 002440561 Eti

Alternatywny kod produktu: ETITEC SM T12 300/25 3+0 RC

Opis i Kluczowe Cechy

Ogranicznik przepięć ETITEC SM T12 300/25 3+0 RC (symbol 002440561) to kombinowane zabezpieczenie Typu 1 i Typu 2, zaprojektowane do ochrony instalacji w sieci TN-C przed przepięciami atmosferycznymi i łączeniowymi. Dzięki prądowi wyładowczemu 25 kA oraz konstrukcji warystorowo-iskiernikowej zapewnia skuteczne odprowadzanie energii bez prądu upływu.

• Prąd wyładowczy 25 kA: Skuteczna ochrona instalacji przed nagłymi skokami napięcia podczas bezpośrednich i pośrednich wyładowań atmosferycznych oraz przepięć łączeniowych.
• Optyczny wskaźnik uszkodzenia: Zielony kolor oznacza pełną sprawność, brak koloru zielonego sygnalizuje awarię, co umożliwia szybką kontrolę stanu zabezpieczenia bez konieczności demontażu.
• Styki zdalnej sygnalizacji uszkodzenia (wersja RC): Możliwość podłączenia do systemów monitoringu BMS lub sygnalizacji w rozdzielnicy, co pozwala na zdalne wykrycie uszkodzenia ogranicznika.
• Brak prądu upływu: Szeregowe połączenie warystora i iskiernika eliminuje prąd upływu, zwiększając bezpieczeństwo i niezawodność długotrwałej pracy.
• Modułowa budowa z wymienną wkładką warystorową: W przypadku uszkodzenia wymiana wkładki możliwa jest bez demontażu podstawy, co skraca czas serwisu i obniża koszty eksploatacji.
• Zabezpieczenie termiczne i wskaźnik awarii: Po przekroczeniu dopuszczalnej temperatury ogranicznik jest odłączany, a okienko kontrolne zmienia kolor na czerwony – dodatkowa ochrona przed przegrzaniem.

Zgodność z Normami

Ogranicznik przepięć ETITEC SM T12 spełnia wymagania europejskich norm dla ograniczników przepięć Typu 1 (B) i Typu 2 (C) oraz posiada certyfikację CE. Produkt został zaprojektowany zgodnie z dyrektywą RoHS, co potwierdza spełnienie wysokich standardów bezpieczeństwa i ochrony środowiska.

Zastosowanie

Kombinowane zabezpieczenie T1+T2 przeznaczone jest do montażu w rozdzielnicy głównej budynków mieszkalnych, komercyjnych i przemysłowych, szczególnie w sieciach TN-C.

• Ochrona instalacji elektrycznej przed skutkami bezpośrednich i pośrednich wyładowań atmosferycznych.
• Zabezpieczenie przed przepięciami łączeniowymi powstającymi przy załączaniu/wyłączaniu dużych odbiorników.
• Stosowanie w głównych tablicach rozdzielczych jako pierwszy stopień ochrony w strefie LPZ 0B – LPZ 1.
• Idealne rozwiązanie do obiektów wymagających zdalnego monitorowania stanu zabezpieczeń – w wersji RC z sygnalizacją zdalną.

Wskazówki Montażowe

Montaż ogranicznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony co najmniej IP20. Przekrój przewodów przyłączeniowych dobrać zgodnie z wartością prądu wyładowczego i wymaganiami norm instalacyjnych. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Przed przystąpieniem do jakichkolwiek prac serwisowych (np. wymiany wkładki) upewnić się, że obwód nie jest pod napięciem.

FAQ

• Jak sprawdzić stan ogranicznika? Należy obserwować okienko kontrolne na przedniej ściance. Zielony wskaźnik oznacza sprawność, brak zielonego lub pojawienie się czerwonego sygnalizuje uszkodzenie i konieczność wymiany wkładki.
• Czy ogranicznik posiada zdalną sygnalizację uszkodzenia? Tak, w wersji RC (oznaczenie RC w symbolu) wyposażony jest w styki zdalnej sygnalizacji, które mogą być podłączone do systemu monitoringu lub sygnalizacji optycznej/akustycznej w rozdzielnicy.
• Czy można wymienić tylko wkładkę, czy trzeba demontować cały ogranicznik? Modułowa budowa umożliwia szybką wymianę uszkodzonej wkładki warystorowej bez konieczności demontażu podstawy z szyny DIN. Należy jednak pamiętać o odłączeniu napięcia przed wymianą.
