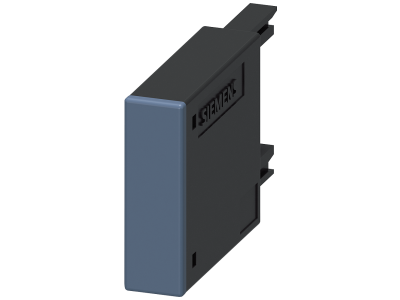

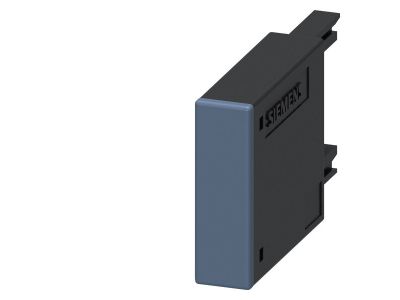

Bezpiecznik przepięciowy, komb. diod DC12-250V do styczników pomocniczych i silnikowych | 3RT2916-1EH00 Siemens

Alternatywny kod produktu: 3RT29161EH00

Opis i Kluczowe Cechy

Bezpiecznik przepięciowy z kombinacją diod, oznaczony symbolem 3RT2916-1EH00, przeznaczony do ochrony styczników pomocniczych i silnikowych w obwodach prądu stałego. Urządzenie ogranicza przepięcia przejściowe oraz skraca czas trwania i wartość prądu następczego, co przekłada się na dłuższą żywotność chronionej aparatury. Przeznaczony do pracy w zakresie napięcia stałego DC 12–250 V.

• Napięcie DC 12–250 V: szeroki zakres napięcia stałego umożliwia zastosowanie w różnorodnych układach sterowania i automatyki bez konieczności doboru kilku wariantów.
• Kombinacja diod: zaawansowany układ tłumiący skutecznie redukuje przepięcia przejściowe, chroniąc wrażliwe cewki styczników pomocniczych i silnikowych przed uszkodzeniem.
• Przeznaczony do styczników pomocniczych i silnikowych: dedykowany do współpracy z aparaturą łączeniową w szafach sterowniczych, zapewnia kompatybilność i łatwy montaż w standardowych instalacjach.
• Ograniczenie prądu następczego: szybkie wygaszenie prądu następczego minimalizuje ryzyko przegrzania i uszkodzenia sąsiednich elementów instalacji.
• Kompaktowa budowa: przystosowana do montażu w rozdzielnicach modułowych (szyna TH35/DIN), oszczędza miejsce w szafie sterowniczej.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących aparatury łączeniowej i sterowniczej. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami. Montaż i eksploatacja powinny odbywać się zgodnie z dokumentacją producenta oraz obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Bezpiecznik przepięciowy 3RT2916-1EH00 znajduje zastosowanie w układach sterowania, automatyce budynkowej oraz przemyśle, gdzie wymagana jest ochrona styczników przed przepięciami przejściowymi. Idealnie sprawdza się w obwodach prądu stałego niskiego i średniego napięcia.

• Ochrona cewek styczników pomocniczych i silnikowych w szafach sterowniczych maszyn i urządzeń.
• Zabezpieczenie przekaźników i modułów PLC przed przepięciami występującymi podczas łączenia obciążeń indukcyjnych.
• Stosowanie w rozdzielnicach automatyki budynkowej, np. przy sterowaniu siłownikami, zaworami lub wentylacją.
• Element układów zabezpieczających w instalacjach fotowoltaicznych i systemach zasilania DC.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać zgodnie z wartością prądu w obwodzie, a moment dokręcania zacisków stosować według danych producenta. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie i upewnić się, że obwód jest pozbawiony napięcia.

FAQ

• Czy bezpiecznik przepięciowy 3RT2916-1EH00 nadaje się do ochrony styczników AC? Produkt jest przeznaczony do obwodów prądu stałego DC 12–250 V. Do ochrony styczników AC zaleca się stosowanie dedykowanych tłumików RC lub warystorów przystosowanych do napięcia zmiennego.
• Jaki jest stopień ochrony tego bezpiecznika? W danych producenta nie określono konkretnego stopnia IP. Standardowo dla aparatury montowanej w rozdzielnicy przyjmuje się IP20, co zapewnia ochronę przed dotykiem i ciałami stałymi o średnicy powyżej 12 mm.
• Czy wymaga dodatkowego elementu tłumiącego (diody, warystora)? Nie. Urządzenie zawiera wbudowaną kombinację diod, która samodzielnie tłumi przepięcia przejściowe. Nie ma potrzeby stosowania zewnętrznych elementów ochronnych.
