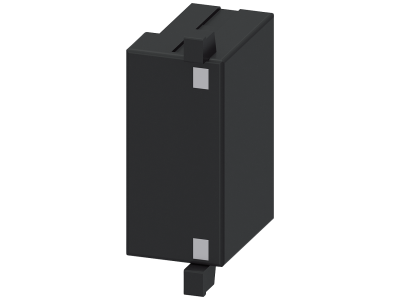

Bezpiecznik przepięciowy, komb. diod DC24V do styczników silnikowych | 3RT2926-1ER00 Siemens

Alternatywny kod produktu: 3RT29261ER00

Opis i Kluczowe Cechy

Bezpiecznik przepięciowy Siemens 3RT2926-1ER00 to kombinowany ogranicznik przepięć z diodą, zaprojektowany do ochrony cewek styczników silnikowych w obwodach DC 24 V. Urządzenie łączy funkcję warystora i diody, skutecznie tłumiąc przepięcia przejściowe oraz ograniczając prąd następczego. Dedykowane do montażu na szynie DIN TH35, zapewnia kompaktową i łatwą integrację w rozdzielnicach sterowniczych.

• Napięcie znamionowe DC 24 V: Precyzyjnie dopasowany do układów sterowania niskonapięciowego, gwarantuje bezpieczną ochronę cewek styczników bez ryzyka przekroczenia wartości granicznych.

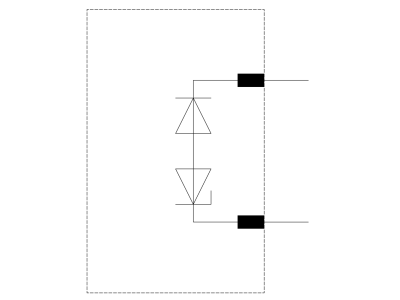

• Kombinowany układ diody i warystora: Tłumi przepięcia dodatnie oraz odwrotne, eliminując zakłócenia indukcyjne powstające przy wyłączaniu cewek – wydłuża żywotność styczników.
• Montaż na szynie DIN TH35: Umożliwia szybki i pewny montaż w standardowych rozdzielnicach oraz szafach sterowniczych, oszczędzając czas instalacji.
• Kompatybilność ze stycznikami silnikowymi Siemens (m.in. seria 3RT2): Gwarantuje optymalną współpracę i ochronę bez konieczności stosowania dodatkowych elementów.
• Kompaktowa budowa: Minimalizuje zajmowaną przestrzeń w szafie sterowniczej, co ułatwia projektowanie układów o dużej gęstości aparatury.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami międzynarodowymi i europejskimi. Posiada certyfikat CE, potwierdzający zgodność z wymaganiami dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Bezpiecznik przepięciowy 3RT2926-1ER00 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona cewek styczników przed przepięciami pochodzącymi załączania/wyłączania obwodów indukcyjnych.

• Ochrona cewek styczników silnikowych w układach rozruchu i sterowania silnikami – zapobiega uszkodzeniom spowodowanym przepięciami indukcyjnymi.
• Systemy automatyki budynkowej (sterowanie oświetleniem, wentylacją, klimatyzacją) – zabezpiecza cewki styczników w szafach sterowniczych.
• Układy PLC i sterowniki przemysłowe – ochrona wyjść przekaźnikowych oraz wewnętrznych styczników przed przepięciami w pętlach 24 V DC.
• Modernizacje rozdzielnic – łatwa retrofityzacja poprzez montaż bezpośrednio na styczniku lub w jego sąsiedztwie.

Wskazówki Montażowe

Montaż i podłączenie bezpiecznika przepięciowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (standard TH 35 x 7,5/15). Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową obwodu (min. 0,5 mm² dla DC 24 V). Momenty dokręcania zacisków muszą być zgodne z dokumentacją techniczną producenta (zalecany moment 0,5–0,8 Nm). Przed włączeniem napięcia sprawdzić poprawność połączeń i polaryzację – dioda jest wrażliwa na odwrotne podłączenie.

FAQ

• Czy bezpiecznik przepięciowy 3RT2926-1ER00 chroni tylko przed przepięciami indukcyjnymi? Tak, jego podstawowym zadaniem jest tłumienie przepięć powstających podczas wyłączania cewek styczników w obwodach DC 24 V. Dioda ogranicza napięcie odwrotne, a warystor absorbuje skoki napięcia. Nie nadaje się do ochrony przed przepięciami atmosferycznymi (piorunowymi).
• Jakie styczniki można zabezpieczyć tym modułem? Produkt dedykowany jest do styczników silnikowych Siemens z serii 3RT2 (np. 3RT2024, 3RT2026) oraz ogólnie do styczników z cewkami DC 24 V o mocy do ok. 10 W. W przypadku innych producentów zaleca się weryfikację napięcia i prądu cewki.
• Czy można montować go bezpośrednio na styczniku bez szyny DIN? Nie, urządzenie nie jest wyposażone w zatrzask do bezpośredniego montażu na styczniku – wymaga szyny DIN TH35. Do dyspozycji są akcesoria montażowe (np. 3RT2926-1ER00 jest przeznaczone do montażu obok stycznika na wspólnej szynie).
