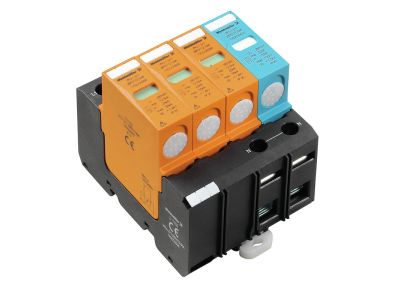

Ogranicznik przepięć klasy C VPU I 3+1 280V/12,5KA | 1352230000 Weidmuller

Opis i Kluczowe Cechy

Ogranicznik przepięć klasy C VPU I 3+1 o symbolu 1352230000 to modułowe urządzenie ochrony przepięciowej przeznaczone do instalacji niskiego napięcia. Dzięki prądowi udarowemu 12,5 kA oraz napięciu pracy ciągłej 280 V AC skutecznie odprowadza przepięcia łączeniowe, chroniąc odbiorniki i infrastrukturę elektryczną przed uszkodzeniem. Konfiguracja 3+1 zapewnia kompleksową ochronę wszystkich przewodów fazowych oraz neutralnego względem ziemi.

• Prąd udarowy 12,5 kA (8/20 µs): Zdolność do bezpiecznego odprowadzenia dużych przepięć łączeniowych, minimalizując ryzyko uszkodzenia wrażliwych urządzeń.
• Napięcie pracy 280 V AC: Dopasowanie do typowych sieci 230/400 V z uwzględnieniem tolerancji napięcia, zapewniające ciągłą i niezawodną ochronę.
• Konfiguracja 3+1 (L1-L3/N-PE): Ochrona wszystkich przewodów fazowych i neutralnego w układzie TN-S lub TT – jeden warystor między każdą fazą a N oraz jeden między N a PE.
• Klasa C (ochrona średnia): Dedykowana do instalacji w rozdzielnicach głównych i podrozdzielnicach, gdzie występuje ryzyko przepięć łączeniowych.
• Konstrukcja modułowa: Łatwy montaż na szynie DIN TH35, kompatybilny z typową rozdzielnicą elektryczną.

Zgodność z Normami

Ogranicznik przepięć spełnia wymagania europejskich norm dotyczących urządzeń ochrony przepięciowej dla instalacji niskiego napięcia. Posiada certyfikat CE potwierdzający zgodność z zasadniczymi wymaganiami bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt klasyfikowany jest jako ogranicznik klasy C (typ 2), odpowiedni do ochrony przed przepięciami łączeniowymi.

Zastosowanie

Ogranicznik przeznaczony jest do montażu w rozdzielnicach elektrycznych budynków mieszkalnych, komercyjnych i przemysłowych. Sprawdza się w obwodach wymagających skutecznej ochrony przed przepięciami pochodzącymi z sieci zasilającej, łączeń dużych odbiorników lub wyładowań atmosferycznych (w połączeniu z ochroną klasy B).

• Ochrona rozdzielnicy głównej w budynkach mieszkalnych i biurowych – zabezpieczenie instalacji oraz wrażliwych urządzeń RTV/AGD.
• Instalacja w rozdzielnicach przemysłowych z układami PLC, sterownikami i napędami – redukcja ryzyka przestojów spowodowanych przepięciami.
• Dodatkowa ochrona w obwodach zasilających systemy fotowoltaiczne, pompy ciepła czy klimatyzację.
• Stosowanie w układach sieci TN-S lub TT z konfiguracją 3+1 zapewniającą optymalną ochronę między fazami a ziemią.

Wskazówki Montażowe

Montaż ogranicznika przepięć może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy i upewnić się, że obwód jest wyłączony spod napięcia. Urządzenie montuje się na szynie DIN TH35, zachowując odpowiednie odstępy między modułami (zalecane min. 1 cm od innych urządzeń). Przekrój przewodów przyłączeniowych dobrać zgodnie z przewidywanym prądem udarowym i długością połączeń – typowo 4–6 mm² dla przewodów fazowych i neutralnego. Moment dokręcania zacisków oraz szczegółowe wytyczne należy stosować zgodnie z dokumentacją producenta dołączoną do produktu. Po montażu sprawdzić poprawność połączeń i wykonać pomiary rezystancji izolacji.

FAQ

• Co oznacza oznaczenie klasy C w ograniczniku przepięć? Klasa C (typ 2 według PN-EN 61643-11) oznacza ochronę przed przepięciami łączeniowymi o energii średniej, stosowaną w rozdzielnicach głównych i podrozdzielnicach. Ogranicznik ten nie zastępuje ochrony podstawowej klasy B (typ 1) przed bezpośrednim wyładowaniem atmosferycznym, ale może być z nią łączony.
• Jaka jest konfiguracja 3+1 i do jakich sieci jest przeznaczona? Konfiguracja 3+1 oznacza trzy warystory między fazami (L1, L2, L3) a przewodem neutralnym (N) oraz jeden warystor między N a przewodem ochronnym (PE). Jest zalecana dla sieci TN-S (z oddzielnym N i PE) oraz TT. W przypadku sieci TN-C (gdzie N i PE są połączone) zaleca się inne konfiguracje – szczegółowe informacje w instrukcji producenta.
• Czy ogranicznik wymaga zabezpieczenia nadprądowego? Tak, dla bezpieczeństwa instalacji zaleca się zastosowanie zabezpieczenia nadprądowego (bezpiecznika lub wyłącznika) przed ogranicznikiem, o prądzie doboru zgodnym z dokumentacją. W przypadku zwarcia wewnątrz ogranicznika zabezpieczenie odłączy uszkodzone urządzenie od sieci.
