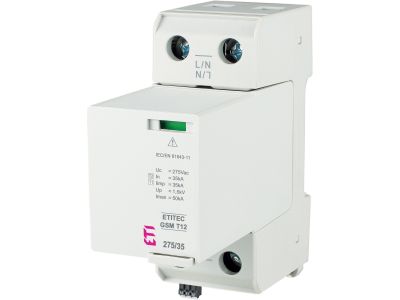

Ogranicznik przepięć, iskiernik Iimp=35kA, ETITEC GSM T12 275/35 1+0 RC, typ T1+T2 (B+C) | 002440715 Eti

Opis i Kluczowe Cechy

Ogranicznik przepięć iskiernikowy ETITEC GSM T12 275/35 to zaawansowane zabezpieczenie klasy Typ 1 i Typ 2 do montażu w rozdzielnicy głównej. Wyposażony w iskiernik gazowy (GDT) o prądzie udarowym Iimp=35kA zapewnia skuteczną ochronę instalacji elektrycznych przed przepięciami atmosferycznymi i łączeniowymi. Modułowa konstrukcja z szybkozłączką ułatwia wymianę wkładki bez demontażu podstawy. Wersja RC oferuje styki zdalnej sygnalizacji uszkodzenia oraz optyczną kontrolę stanu (zielony = sprawność, brak koloru = awaria).

• Klasa ochrony Typ 1+Typ 2 (B+C): Zapewnia kompleksową ochronę przeciwprzepięciową dla instalacji niskiego napięcia – od zwarć do przepięć łączeniowych.
• Prąd udarowy Iimp=35kA: Wysoka odporność na wyładowania piorunowe – gwarancja niezawodnej pracy nawet w ekstremalnych warunkach.
• Iskiernik gazowy (GDT): Technologia gas discharge tube charakteryzuje się brakiem prądu upływu, co zwiększa efektywność ochrony i obniża koszty eksploatacji.
• Optyczny wskaźnik uszkodzenia: Zielone okienko sygnalizuje sprawność; brak koloru oznacza konieczność wymiany modułu.
• Styki zdalnej sygnalizacji (wersja RC): Możliwość podłączenia do systemów BMS lub monitoringu – natychmiastowa reakcja na awarię.
• Modułowa konstrukcja: Szybka wymiana wkładki bez demontażu podstawy – minimalizacja przestojów w zasilaniu.

Zgodność z Normami

Ogranicznik spełnia wymogi normy PN-EN 61643-11 dotyczącej ochronników przeciwprzepięciowych klasy Typ 1 i Typ 2. Posiada deklarację zgodności CE oraz certyfikat RoHS, co potwierdza jego bezpieczeństwo i zgodność z dyrektywami unijnymi.

Zastosowanie

Ogranicznik przepięć ETITEC GSM T12 275/35 przeznaczony jest do ochrony instalacji elektrycznych niskiego napięcia w obiektach przemysłowych, budynkach użyteczności publicznej oraz budownictwie mieszkaniowym. Szczególnie zalecany do montażu w rozdzielnicach głównych.

• Ochrona rozdzielnic głównych przed przepięciami atmosferycznymi i łączeniowymi.
• Zabezpieczenie sieci w budynkach wyposażonych w zewnętrzne linie napowietrzne.
• Ochrona wrażliwych urządzeń elektronicznych (np. systemy automatyki, sterowania, komputery).
• Stosowanie w instalacjach typu TNS, TNC-S, TT – uniwersalne zastosowanie w różnych układach sieciowych.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Ogranicznik należy zamontować na szynie DIN w rozdzielnicy głównej, zachowując odpowiednie odstępy od innych urządzeń (zgodnie z dokumentacją techniczną). Po montażu należy sprawdzić stan wskaźników i przeprowadzić testy działania. W przypadku awarii (brak zielonego sygnału) niezwłocznie wymienić wkładkę. Styki zdalnej sygnalizacji (wersja RC) należy podłączyć zgodnie z zaleceniami producenta systemu monitoringu.

FAQ

• Czy ogranicznik ETITEC GSM T12 wymaga dodatkowego zabezpieczenia? Tak – powinien być stosowany jako część kompleksowego systemu ochrony przeciwprzepięciowej, uzupełniając zabezpieczenia klasy Typ 3 w obwodach odbiorczych.
• Jaki jest maksymalny prąd trwały (If): Parametr nie został określony w danych produktu. Wymagana weryfikacja w dokumentacji technicznej.
• Jak często należy wymieniać wkładkę GDT? Zależy od warunków eksploatacji i częstotliwości występowania przepięć. Zaleca się regularne kontrole wskaźnika stanu – awaria sygnalizowana jest zanikiem zielonego koloru okienka.
