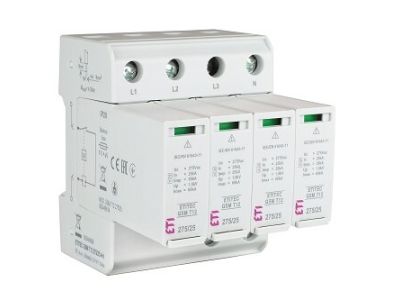

Ogranicznik przepięć, iskiernik Iimp=25kA, TT, ETITEC GSM T12 275/25 3+1, typ T1+T2 (B+C) | 002440610 Eti

Opis i Kluczowe Cechy

Ogranicznik przepięć iskiernikowy ETITEC GSM T12 275/25 3+1 (symbol 002440610) to modułowe urządzenie klasy Typ 1 i Typ 2, przeznaczone do ochrony instalacji elektrycznych w sieciach typu TT przed przepięciami atmosferycznymi i łączeniowymi. Zaprojektowany do montażu w rozdzielnicy głównej, zapewnia skuteczną ochronę w układzie 3+1 (3 bieguny fazowe + 1 biegun neutralno-ochronny N-PE).

• Klasa ochrony Typ 1 i Typ 2: Jednoczesna ochrona przed bezpośrednimi i pośrednimi wyładowaniami atmosferycznymi (Typ 1) oraz przepięciami łączeniowymi (Typ 2), co czyni go kompleksowym zabezpieczeniem instalacji.
• Prąd wyładowczy Iimp=25kA: Wysoka odporność na udary piorunowe – minimalizuje ryzyko uszkodzenia chronionych urządzeń.
• Optyczny wskaźnik uszkodzenia: Zielony kolor sygnalizuje sprawność, brak koloru zielonego wskazuje na konieczność wymiany wkładki – szybka identyfikacja awarii bez konieczności demontażu.
• Układ 3+1 (TT): Zapewnia ochronę wszystkich biegunów fazowych oraz bieguna neutralno-ochronnego N-PE, zgodnie z wymaganiami dla sieci typu TT.
• Modułowa konstrukcja: Możliwa szybka wymiana wkładki GDT bez demontażu podstawy, co skraca czas przestoju instalacji.

Zgodność z Normami

Ogranicznik spełnia wymagania normy IEC 61643-11 (Typ 1 i Typ 2) oraz dyrektyw unijnych, w tym RoHS. Posiada oznaczenie CE, potwierdzające zgodność z przepisami bezpieczeństwa i ochrony środowiska.

Zastosowanie

Urządzenie przeznaczone jest do ochrony instalacji elektrycznych w sieciach typu TT, gdzie wymagana jest skuteczna ochrona przed przepięciami atmosferycznymi i łączeniowymi.

• Ochrona rozdzielnic głównych w budynkach mieszkalnych, biurowych i przemysłowych.
• Zabezpieczenie instalacji fotowoltaicznych i stacji ładowania pojazdów elektrycznych.
• Ochrona wrażliwej elektroniki (serwerownie, centra danych) przed uszkodzeniami spowodowanymi przepięciami.
• Stosowanie w układach zasilania awaryjnego (UPS) i generatorach prądotwórczych.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i przepisami BHP. Urządzenie należy montować na szynie DIN w rozdzielnicy głównej, w miejscu chroniącym przed nadmiernym nagrzewaniem i wilgocią. Należy zapewnić odpowiednie uziemienie i dobór przewodów zgodnie z maksymalnym prądem wyładowczym. Po montażu należy sprawdzić poprawność wskazania optycznego wskaźnika uszkodzenia i przeprowadzić test działania zgodnie z instrukcją producenta.

FAQ

• Co oznacza oznaczenie „3+1” w nazwie ogranicznika? Oznaczenie „3+1” wskazuje na ilość chronionych biegunów: 3 bieguny fazowe oraz 1 biegun neutralno-ochronny N-PE. Rozwiązanie dedykowane dla sieci typu TT.
• Jak interpretować wskaźnik optyczny? Zielony kolor w okienku sygnalizacyjnym oznacza sprawność ogranicznika. Brak koloru zielonego (np. czerwony lub brak sygnału) wskazuje na konieczność wymiany wkładki GDT.
• Czy ogranicznik wymaga dodatkowych zabezpieczeń? Sam w sobie jest kompleksowym zabezpieczeniem Typ 1 i Typ 2. Zaleca się jednak stosowanie go w układzie z innymi środkami ochrony (np. warystory, bezpieczniki) w celu zapewnienia pełnej redundancji ochrony instalacji.
