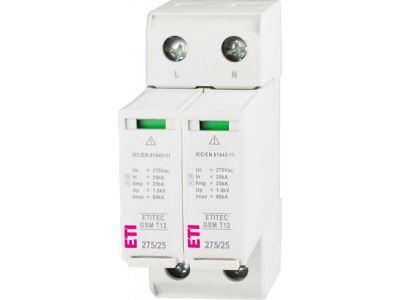

Ogranicznik przepięć, iskiernik Iimp=25kA, ETITEC GSM T12 275/25 2+0, typ T1+T2 (B+C) | 002440604 Eti

Opis i Kluczowe Cechy

Ogranicznik przepięć iskiernikowy ETITEC GSM T12 (symbol 002440604) o prądzie wyładowczym Iimp=25kA to modułowe zabezpieczenie klasy Typ 1+Typ 2 (B+C) przeznaczone do montażu w rozdzielnicy głównej. Zaprojektowany do ochrony instalacji elektrycznych przed przepięciami atmosferycznymi i łączeniowymi, zapewnia skuteczną ochronę zarówno w sieciach niskiego napięcia, jak i w układach zasilania gwarantowanego. Charakteryzuje się iskiernikową technologią GDT (Gas Discharge Tube) oraz brakiem prądu upływu, co gwarantuje wysoką efektywność i oszczędność energii.

• Prąd wyładowczy Iimp=25kA: Odporność na najwyższe udary piorunowe – zapewnia maksymalną ochronę przed bezpośrednimi wyładowaniami atmosferycznymi.
• Klasa ochrony Typ 1+Typ 2 (B+C): Kompleksowa ochrona przed przepięciami klasy I (zabezpieczenie przed piorunami) i klasy II (ochrona przed przepięciami łączeniowymi).
• Iskiernikowa technologia GDT: Szybka reakcja na przepięcia, brak prądu upływu – efektywna ochrona bez strat energii.
• Optyczny wskaźnik uszkodzenia: Zielony kolor sygnalizuje sprawność urządzenia; brak zielonego koloru wskazuje na konieczność wymiany wkładki.
• Modułowa konstrukcja z wymiennym wkładem: Szybka i bezproblemowa wymiana uszkodzonego modułu GDT bez konieczności demontażu podstawy, co skraca czas przestoju instalacji.

Zgodność z Normami

Ogranicznik spełnia wymagania norm europejskich dotyczących ochrony przeciwprzepięciowej (m.in. PN-EN 61643-11, PN-EN 61643-21) oraz posiada deklarację zgodności CE. Produkt jest zgodny z dyrektywą RoHS, co potwierdza jego bezpieczeństwo dla środowiska i użytkowników.

Zastosowanie

Ogranicznik przepięć ETITEC GSM T12 przeznaczony jest do ochrony instalacji elektrycznych w budynkach mieszkalnych, komercyjnych i przemysłowych, a także w układach zasilania gwarantowanego.

• Rozdzielnice główne budynków – ochrona całej instalacji przed przepięciami atmosferycznymi i łączeniowymi.
• Układy zasilania gwarantowanego – zabezpieczenie wrażliwych urządzeń (serwery, systemy alarmowe, urządzenia medyczne).
• Instalacje fotowoltaiczne – ochrona falowników i innych elementów systemów PV przed przepięciami.
• Obiekty przemysłowe zasilane z sieci zewnętrznej – zabezpieczenie maszyn i urządzeń przed uszkodzeniami spowodowanymi przepięciami.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP w rozdzielnicy głównej, zgodnie z obowiązującymi normami PN-EN 61643 i PN-EN 60364. Urządzenie należy montować na szynie DIN przed głównym wyłącznikiem różnicowoprądowym. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Upewnij się, że podłączenie biegunów L1, L2, L3, N i PE jest zgodne z oznaczeniami na urządzeniu. Po montażu sprawdź poprawność działania wskaźnika uszkodzenia. Wymiana wkładki GDT powinna odbywać się w stanie beznapięciowym.

FAQ

• Jaki jest maksymalny prąd wyładowczy Iimp ogranicznika? Maksymalny prąd wyładowczy wynosi 25kA, co pozwala na skuteczną ochronę przed udarami piorunowymi.
• Czy ogranicznik posiada styki zdalnej sygnalizacji uszkodzenia? Tak, w wersji RC (Remote Control) dostępne są styki do podłączenia do systemów monitoringu. W standardowej wersji sygnalizacja odbywa się wyłącznie za pomocą wskaźnika optycznego.
• Jakie napięcia znamionowe obsługuje ogranicznik? Napięcie znamionowe wynosi 275V, co jest standardem dla instalacji jednofazowych i trójfazowych niskiego napięcia.
