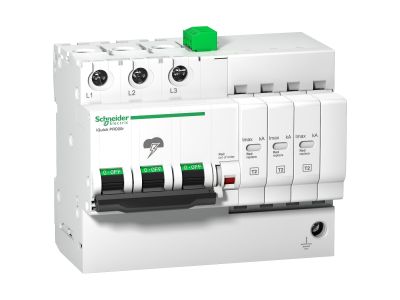

Ogranicznik przepięć iQuickPRD20r-T2-3 3-biegunowy Typ2 20 kA ze stykiem, Acti 9 | A9L16296 Schneider Electric

Opis i Kluczowe Cechy

Ogranicznik przepięć iQuickPRD20r-T2-3 (symbol A9L16296) marki Acti 9 to 3-biegunowe urządzenie typu 2 o prądzie wyładowczym 20 kA, przeznaczone do ochrony instalacji elektrycznych w systemach TT i TN-S. Dzięki wbudowanemu stykowi sygnalizacyjnemu umożliwia zdalne monitorowanie stanu wkładek, a wbudowany rozłącznik bezpieczeństwa o wytrzymałości zwarciowej Isc = 25 kA odłącza uszkodzony ogranicznik od sieci, zwiększając bezpieczeństwo eksploatacji. Kolor biały (RAL9003), stopień ochrony IP20 (IP40 w obudowie).

• Prąd wyładowczy 20 kA (Typ 2): zapewnia skuteczną ochronę przed przepięciami atmosferycznymi i łączeniowymi w rozdzielnicach wtórnych, redukując ryzyko uszkodzenia wrażliwych odbiorników.
• Styk sygnalizacyjny: umożliwia zdalne raportowanie konieczności wymiany wkładki, co ułatwia bieżącą konserwację i minimalizuje czas przestoju instalacji.
• Wbudowany rozłącznik bezpieczeństwa (Isc = 25 kA): automatycznie odłącza ogranicznik po przekroczeniu okresu eksploatacji, chroniąc przed zwarciem i eliminując ryzyko pożaru.
• Szybka wymiana wkładek (Plug & Play): wstępnie okablowana konstrukcja skraca czas przywracania ochrony – wymiana sprowadza się do wyjęcia uszkodzonej wkładki i włożenia nowej.
• Napięciowy poziom ochrony Up = 1,5 kV (między fazą a ziemią): ogranicza przepięcia do bezpiecznego poziomu, chroniąc podłączone urządzenia przed uszkodzeniem.
• Kompatybilność z systemami TT i TN-S: uniwersalne zastosowanie w typowych instalacjach niskiego napięcia.

Zgodność z Normami

Ogranicznik przepięć iQuickPRD20r-T2-3 spełnia wymagania norm EN 61643-11 oraz IEC 61643-11. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami unijnymi.

Zastosowanie

Urządzenie przeznaczone jest do ochrony przed przepięciami w trójfazowych instalacjach niskiego napięcia, szczególnie w strefie ryzyka umiarkowanego (drugi stopień ochrony). Polecane do rozdzielnic wtórnych w budynkach mieszkalnych, biurowych i przemysłowych.

• Ochrona instalacji w tablicach rozdzielczych z systemem uziemienia TT i TN-S.
• Zabezpieczanie wrażliwych odbiorników – sterowników PLC, central alarmowych, sprzętu RTV/IT – przed przepięciami łączeniowymi i atmosferycznymi.
• Zdalne monitorowanie stanu ochrony w systemach BMS (Building Management System) z wykorzystaniem styku sygnalizacyjnego.
• Stosowanie jako drugi stopień ochrony w kaskadzie z ogranicznikiem Typ 1 w rozdzielnicy głównej.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Ogranicznik montuj na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów dobierz do spodziewanego prądu zwarciowego (Isc = 25 kA). Momenty dokręcania zacisków stosuj według wartości podanych w karcie katalogowej. Zapewnij swobodny przepływ powietrza – temperatura otoczenia w czasie pracy może zawierać się w zakresie od -25°C do 60°C.

FAQ

• Czy ogranicznik posiada podświetlenie LED sygnalizujące stan wkładek? Urządzenie nie jest wyposażone w podświetlenie LED. Stan ochrony można monitorować zdalnie dzięki stykowi sygnalizacyjnemu (przekaźnikowi), który informuje o konieczności wymiany wkładki. Dodatkowo wbudowany rozłącznik bezpieczeństwa odłącza ogranicznik od sieci po zużyciu wkładek.
• Jaki jest stopień ochrony IP ogranicznika? W zależności od zastosowania: IP20 (w rozdzielnicy otwartej) oraz IP40 (w obudowie modułowej zamkniętej). Oznacza to ochronę przed penetracją ciał stałych o średnicy powyżej 1 mm (IP40) oraz przed dotykiem palcem (IP20).
• Czy ogranicznik nadaje się do sieci IT (z izolowanym punktem neutralnym)? Producent deklaruje kompatybilność wyłącznie z systemami uziemienia TT i TN-S. W przypadku instalacji IT zalecamy konsultację z działem technicznym producenta w celu doboru odpowiedniego urządzenia.
