Ogranicznik przepięć iQuick PRD20r 1P+N 264V ze zdalnym przeniesieniem | A9L16295 Schneider Electric

Przejdź na koniec galerii

Przejdź na początek galerii

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Producent

Schneider Electric

Kod

1077198

EAN

3606480387074

Kod Producenta

A9L16295

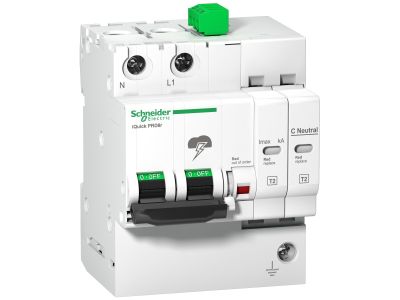

Ogranicznik przepięć iQuick PRD20r 1P+N 264V ze zdalnym przeniesieniem

Informacja o Produkcie

Opis i Kluczowe Cechy

Ogranicznik przepięć iQuick PRD20r (symbol A9L16295) z serii Acti 9 firmy Schneider Electric to jednobiegunowy ochronnik przepięciowy Typ 2 (T2) o prądzie wyładowczym 20 kA i napięciu roboczym 264 V AC. Urządzenie przeznaczone jest do montażu w rozdzielnicach w sieciach TN-S oraz TT, a wbudowany zestyk zdalnego sygnału SD umożliwia monitorowanie stanu ochrony. Model 1P+N zapewnia ochronę linii fazowej i neutralnej.

Prąd wyładowczy 20 kA (Typ 2): Skutecznie tłumi przepięcia w instalacjach niskiego napięcia, chroniąc wrażliwe odbiorniki przed uszkodzeniem.
Napięcie 264 V AC: Dopasowany do pracy w sieciach 230/400 V z systemem uziemienia TN-S i TT.
Zestyk zdalnego sygnału SD (1 Z/O): Umożliwia zdalne przeniesienie informacji o zadziałaniu ogranicznika do systemów BMS, PLC lub sygnalizacji wizualnej.
Wtykowa kaseta ochronna: Ułatwia szybką wymianę uszkodzonego modułu bez demontażu całego urządzenia z szyny.
Konstrukcja 1P+N: Chroni zarówno przewód fazowy, jak i neutralny, co jest zalecane w sieciach TN-S i TT dla pełnej ochrony przeciwprzepięciowej.

Zgodność z Normami

Ogranicznik spełnia wymagania odpowiednich norm europejskich dla ograniczników przepięć Typ 2 oraz posiada certyfikat CE. Został zaprojektowany zgodnie z obowiązującymi standardami branżowymi dla urządzeń zabezpieczających przed skutkami przepięć w instalacjach niskiego napięcia.

Zastosowanie

Ogranicznik przepięć iQuick PRD20r znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach w budynkach mieszkalnych, biurowych oraz obiektach komercyjnych. Dzięki stykowi zdalnego sygnału doskonale sprawdza się w systemach zarządzania energią i automatyki budynkowej.

Ochrona instalacji elektrycznej przed przepięciami atmosferycznymi i łączeniowymi w sieciach TN-S oraz TT.
Zdalne monitorowanie stanu ochrony w systemach BMS lub PLC – styk SD informuje o konieczności wymiany kasety.
Zabezpieczenie wrażliwych urządzeń elektronicznych (np. sterowników, serwerów, oświetlenia LED) w strefach ochrony LPZ 1 – LPZ 2.
Stosowanie w rozdzielnicach głównych budynków oraz w instalacjach przemysłowych o niewielkiej mocy przyłączeniowej.

Wskazówki Montażowe

Montaż ogranicznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do mocowania na szynie DIN TH35 (standardowa szyna montażowa). Przed przystąpieniem do prac bezwzględnie odłącz napięcie w rozdzielnicy. Przekrój przewodów należy dobrać do prądu obciążenia i wymagań instalacji, a moment dokręcania zacisków – zgodnie z dokumentacją producenta. Po zadziałaniu ogranicznika należy wymienić kasetę ochronną na nową.

FAQ

Jak działa styk zdalnego sygnału SD? Styk SD (1 Z/O) przełącza się w przypadku zadziałania ogranicznika, umożliwiając przesłanie sygnału do systemu monitoringu, sterownika PLC lub panelu sygnalizacyjnego – pozwala to na szybkie zlokalizowanie uszkodzonej kasety.
Do jakich sieci uziemienia jest przeznaczony ten ogranicznik? Urządzenie dedykowane jest do systemów TN-S oraz TT. Napięcie robocze 264 V AC odpowiada sieci 230/400 V z przewodem neutralnym.
Jaki to typ ogranicznika przepięć? Jest to ogranicznik Typ 2 (T2), przeznaczony do montażu w rozdzielnicach głównych i podrozdzielnicach, chroniący przed przepięciami łączeniowymi i ograniczonymi przepięciami atmosferycznymi.
