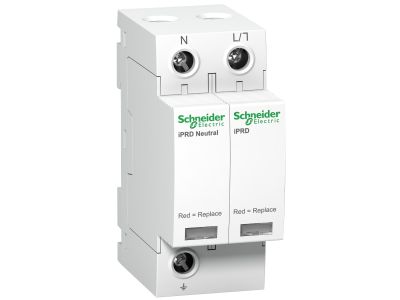

Ogranicznik przepięć iPRD8-T23-1N 1+1-biegunowy Typ2+Typ3 8 kA, Acti 9 | A9L08500 Schneider Electric

Opis i Kluczowe Cechy

Ogranicznik przepięć iPRD8-T23-1N z serii Acti 9 od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie techniczne zaprojektowane w celu zapewnienia najwyższego poziomu bezpieczeństwa w nowoczesnych instalacjach elektrycznych. Urządzenie charakteryzuje się konstrukcją 1+1-biegunową, co czyni je idealnym do ochrony obwodów jednofazowych w układach sieciowych wymagających precyzyjnego zabezpieczenia. Jako ogranicznik kombinowany Typu 2 i Typu 3 (T2+T3), produkt ten integruje funkcje ochrony przed przepięciami indukowanymi oraz zapewnia precyzyjne docięcie fali przepięciowej bezpośrednio przy odbiornikach końcowych.

• Znamionowy prąd wyładowczy (In): Wartość 8 kA gwarantuje skuteczne odprowadzanie energii przepięciowej powstałej w wyniku operacji łączeniowych w sieci oraz pośrednich wyładowań atmosferycznych.
• Konstrukcja modułowa: Urządzenie jest w pełni kompatybilne z systemem Acti 9, co pozwala na szybki montaż na standardowej szynie DIN i estetyczną integrację w rozdzielnicy.
• Wymienne wkłady: Zastosowanie wymiennych modułów pozwala na szybką konserwację i przywrócenie ochrony bez konieczności demontażu całego aparatu z szyny.
• Wskaźnik stanu: Wyraźna sygnalizacja optyczna na czole urządzenia informuje o konieczności wymiany wkładu, co minimalizuje ryzyko pozostawienia instalacji bez ochrony.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w zastosowaniach profesjonalnych. Ogranicznik iPRD8-T23-1N spełnia wymagania normy IEC/EN 61643-11, która definiuje parametry pracy dla ograniczników przepięć niskiego napięcia. Dzięki temu inżynierowie i elektrycy mają pewność, że urządzenie zachowa swoje parametry ochronne w deklarowanym czasie eksploatacji, a jego charakterystyka prądowo-napięciowa jest zgodna z europejskimi standardami bezpieczeństwa pożarowego i elektrycznego.

Zastosowanie

Ogranicznik iPRD8-T23-1N znajduje szerokie zastosowanie w sektorze budownictwa mieszkaniowego oraz komercyjnego. Jest szczególnie rekomendowany do ochrony czułych urządzeń elektronicznych, takich jak systemy automatyki budynkowej, serwery, sprzęt komputerowy oraz zaawansowane systemy oświetleniowe LED. Dzięki połączeniu klasy T2 i T3, urządzenie to eliminuje potrzebę instalowania dwóch osobnych aparatów w przypadku, gdy odległość między rozdzielnicą główną a odbiornikiem jest niewielka, zapewniając kompleksową ochronę przed skutkami awarii sieci elektroenergetycznych oraz wyładowań atmosferycznych.

Wskazówki Montażowe

Prawidłowa instalacja jest kluczowa dla skuteczności ochrony przeciwprzepięciowej. Ogranicznik iPRD8-T23-1N należy montować na szynie DIN 35 mm. Podczas podłączania należy zwrócić szczególną uwagę na zasadę 50 cm – całkowita długość przewodów łączących ogranicznik z szynami zasilającymi i szyną uziemiającą powinna być jak najkrótsza, aby zminimalizować indukcję własną przewodów. Zaleca się stosowanie odpowiednich momentów dokręcania zacisków zgodnie z dokumentacją techniczną Schneider Electric, co zapobiega przegrzewaniu się styków. Przekrój przewodów przyłączeniowych powinien być dobrany zgodnie z prądem zwarciowym instalacji oraz wymaganiami producenta, zapewniając stabilne odprowadzenie prądu udarowego do ziemi.

FAQ

• Czy ten ogranicznik chroni przed bezpośrednim uderzeniem pioruna w budynek? Urządzenie typu T2+T3 służy do ochrony przed przepięciami indukowanymi oraz przepięciami łączeniowymi. W przypadku ryzyka bezpośredniego uderzenia pioruna w linię zasilającą, instalacja powinna być dodatkowo wyposażona w ogranicznik Typu 1 (T1).
• Jak sprawdzić, czy ogranicznik jest sprawny? Należy regularnie kontrolować wskaźnik optyczny na froncie urządzenia. Kolor zielony oznacza pełną sprawność, natomiast kolor czerwony sygnalizuje uszkodzenie wkładu i konieczność jego niezwłocznej wymiany.
• Czy wkłady są wymienne pod napięciem? Choć konstrukcja pozwala na wyjęcie wkładu, ze względów bezpieczeństwa zaleca się wykonywanie wszelkich prac konserwacyjnych przy odłączonym zasilaniu lub przez wykwalifikowany personel z zachowaniem odpowiednich procedur BHP.
