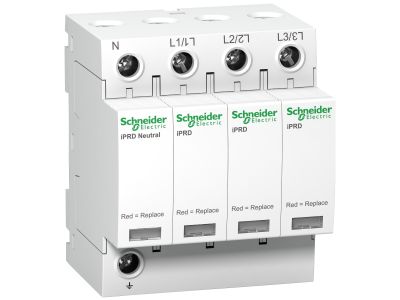

Ogranicznik przepięć iPRD20r-T2-3N 3+1-biegunowy Typ2 20 kA ze stykiem, Acti 9 | A9L20601 Schneider Electric

Opis i Kluczowe Cechy

Ogranicznik przepięć iPRD20r-T2-3N z serii Acti9 to zaawansowane rozwiązanie od Schneider Electric, zaprojektowane do kompleksowej ochrony instalacji elektrycznych przed skutkami przepięć indukowanych oraz łączeniowych. Urządzenie charakteryzuje się konfiguracją 3+1-biegunową, co oznacza obecność trzech torów fazowych oraz jednego toru neutralnego, zapewniając pełne bezpieczeństwo w układach sieciowych TT oraz TN-S. Znamionowy prąd wyładowczy (In) o wartości 20 kA gwarantuje wysoką zdolność odprowadzania energii przepięciowej, co bezpośrednio przekłada się na wydłużenie żywotności podłączonych odbiorników czułych na skoki napięcia.

• Zintegrowany styk pomocniczy: Model ten posiada wbudowany styk sygnalizacyjny (r), który umożliwia zdalne monitorowanie stanu urządzenia i natychmiastowe powiadomienie obsługi o konieczności wymiany wkładki.
• Wymienne wkładki: Konstrukcja pozwala na szybką wymianę zużytych modułów bez konieczności demontażu całego aparatu z szyny DIN.
• Wskaźnik optyczny: Na froncie urządzenia znajduje się czytelny wskaźnik statusu (zielony/czerwony), informujący o sprawności ochrony.
• Technologia Typu 2: Dedykowany do ochrony przed przepięciami atmosferycznymi pośrednimi oraz operacjami łączeniowymi w sieci.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w warunkach przemysłowych i komercyjnych. Ogranicznik spełnia wymagania normy IEC/EN 61643-11, która definiuje parametry testowe dla niskonapięciowych urządzeń ograniczających przepięcia. Dzięki certyfikacji Schneider Electric, użytkownik ma pewność, że aparat zachowuje deklarowane parametry izolacyjne oraz wytrzymałościowe, co jest kluczowe dla zachowania ciągłości zasilania i bezpieczeństwa przeciwpożarowego obiektu.

Zastosowanie

Ogranicznik iPRD20r-T2-3N znajduje szerokie zastosowanie w rozdzielnicach głównych i oddziałowych w budownictwie mieszkaniowym, komercyjnym oraz przemysłowym. Jest niezbędnym elementem ochrony systemów automatyki budynkowej, sprzętu IT, systemów monitoringu oraz zaawansowanych urządzeń AGD/RTV. Dzięki konfiguracji 3+1, aparat idealnie sprawdza się w instalacjach, gdzie wymagana jest separacja galwaniczna między przewodem neutralnym a ochronnym, co minimalizuje ryzyko wystąpienia prądów upływu i niepożądanych zadziałań wyłączników różnicowoprądowych.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie z zasadą kaskadowości ochrony. Urządzenie montuje się na standardowej szynie DIN 35 mm. Aby zapewnić maksymalną skuteczność ochrony, należy zwrócić szczególną uwagę na długość przewodów przyłączeniowych – zgodnie z zasadą 0,5 metra (suma długości przewodów odgałęźnych nie powinna przekraczać 50 cm), co minimalizuje spadek napięcia na indukcyjności przewodów podczas przepływu prądu udarowego. Moment dokręcania zacisków śrubowych musi być zgodny z dokumentacją techniczną producenta, aby zapewnić trwały styk elektryczny i odporność na drgania.

FAQ

• Czy wkładki w tym modelu są wymienne? Tak, ogranicznik iPRD20r-T2-3N posiada wymienne wkłady, co pozwala na serwisowanie urządzenia bez rozłączania przewodów zasilających.
• Do czego służy styk pomocniczy? Styk pomocniczy umożliwia podłączenie zewnętrznego systemu sygnalizacji (np. lampki kontrolnej lub wejścia sterownika PLC), który poinformuje o zadziałaniu zabezpieczenia lub uszkodzeniu wkładki.
• Czy ten ogranicznik chroni przed bezpośrednim uderzeniem pioruna? Jest to ogranicznik Typu 2 (T2), przeznaczony do ochrony przed przepięciami indukowanymi i łączeniowymi. W przypadku ryzyka bezpośredniego wyładowania w budynek, należy zastosować ochronę stopnia Typu 1 (T1) przed tym urządzeniem.
