Bezpiecznik przepięciowy/ogniwo RC do styczników S6/S10/S12 do US=AC 127-240V | 3RT1956-1CD00 Siemens

Alternatywny kod produktu: 3RT19561CD00

Opis i Kluczowe Cechy

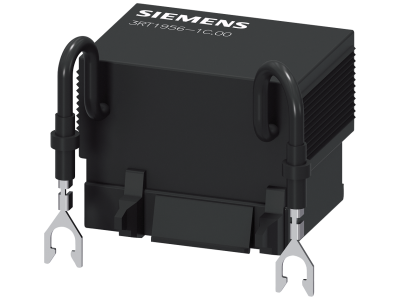

Bezpiecznik przepięciowy (ogniwo RC) Siemens 3RT1956-1CD00 przeznaczony do styczników serii S6, S10 i S12 z systemu SIRIUS. Urządzenie pracuje przy napięciu sterowania AC 127–240 V oraz DC 150–250 V, zapewniając skuteczne tłumienie przepięć i zakłóceń. Wyposażone w przyłącze śrubowe ułatwiające szybki montaż. Modułowy charakter produktu idealnie wpisuje się w koncepcję systemu SIRIUS.

• Napięcie sterowania AC 127–240 V / DC 150–250 V: uniwersalne zasilanie umożliwia stosowanie zarówno w typowych obwodach prądu przemiennego, jak i stałego, bez konieczności stosowania dodatkowych przetwornic.
• Dedykowane do styczników S6, S10, S12: gwarantuje mechaniczną i elektryczną kompatybilność z najpopularniejszymi stycznikami serii SIRIUS, co skraca czas doboru i montażu.
• Przyłącze śrubowe: zapewnia pewne i trwałe połączenie przewodów, łatwe do wykonania standardowymi narzędziami, a jednocześnie bezpieczne w eksploatacji.

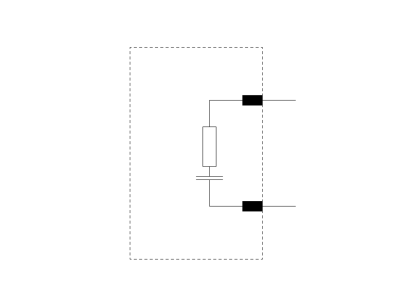

• Funkcja ochrony przepięciowej (ogniwo RC): skutecznie tłumi przepięcia powstające podczas wyłączania cewek styczników, chroniąc styki i elektronikę sterującą przed uszkodzeniem.
• System modułowy SIRIUS: komponent w pełni zintegrowany z rodziną SIRIUS – prosta rozbudowa i łatwa wymiana bez ingerencji w istniejącą aparaturę.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zastosowane materiały i konstrukcja gwarantują bezpieczną pracę w standardowych warunkach przemysłowych.

Zastosowanie

Ogniwo RC jest przeznaczone do ochrony styczników w układach sterowania silnikami oraz w automatyce budynkowej i przemysłowej. Sprawdza się wszędzie tam, gdzie konieczne jest wygaszanie przepięć i zakłóceń generowanych przez cewki styczników.

• Ochrona styczników S6, S10, S12 w rozdzielnicach i szafach sterowniczych.
• Tłumienie przepięć w obwodach sterowania (PLC, przekaźniki) w celu wydłużenia żywotności elementów półprzewodnikowych.
• Redukcja zakłóceń elektromagnetycznych w instalacjach automatyki budynkowej.
• Uniwersalne zastosowanie jako element systemu SIRIUS w każdej aplikacji wymagającej gaszenia iskier i przepięć na cewkach.

Wskazówki Montażowe

Montaż i podłączenie ogniwa RC może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) lub bezpośrednio na styczniku (w systemie SIRIUS). Przyłącze śrubowe dokręcaj momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do prądu obwodu – zaleca się stosowanie przewodów o przekroju 0,5–2,5 mm². Po montażu sprawdź poprawność połączeń i brak luzów.

FAQ

• Czy ogniwo RC ma podświetlenie? Nie, jest to element ochronny bez funkcji sygnalizacji wizualnej. Jego zadaniem jest wyłącznie tłumienie przepięć.
• Jaki stopień ochrony ma to ogniwo? Producent nie podaje konkretnego stopnia IP. W typowych warunkach montażu w rozdzielnicy (obudowa IP20 lub wyższa) nie ma to wpływu na działanie. Zaleca się montaż w suchym, czystym środowisku.
• Czy ogniwo działa tylko dla napięcia przemiennego? Nie, według danych pracuje zarówno przy napięciu AC 127–240 V, jak i DC 150–250 V, co umożliwia stosowanie w obwodach stałoprądowych.
