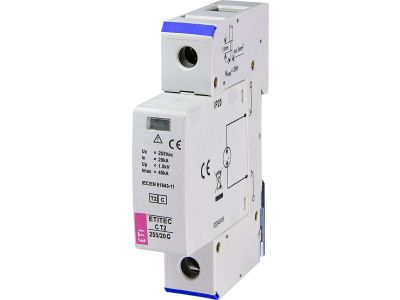

Ogranicznik przepięć, do instalacji mieszkaniowych, TT/TN-S, ETITEC C T2 255/20 G, typ T2 (C) | 002440413 Eti

Alternatywny kod produktu: ETITEC C T2 255/20 G

Opis i Kluczowe Cechy

Ogranicznik przepięć ETITEC C T2 255/20 G (symbol 002440413) to modułowe zabezpieczenie typu 2 (C), przeznaczone do montażu w wewnętrznych podrozdzielnicach instalacji mieszkaniowych. Model ten dedykowany jest do sieci TT oraz TN-S i oferuje napięcie znamionowe 255 V AC oraz prąd wyładowczy 20 kA, co zapewnia skuteczną ochronę odbiorników przed przepięciami łączeniowymi i pośrednimi wyładowaniami atmosferycznymi. Dzięki warystorowi z optycznym wskaźnikiem uszkodzenia oraz galwanicznemu odseparowaniu przewodu N od PE (wersja G) podnosi bezpieczeństwo i ułatwia serwis.

• Napięcie znamionowe 255 V AC / prąd wyładowczy 20 kA: Parametry te gwarantują niezawodne odprowadzanie energii przepięciowej w typowych sieciach niskiego napięcia, chroniąc wrażliwe urządzenia elektryczne przed uszkodzeniem.
• Optyczny wskaźnik uszkodzenia warystora: Kolor czerwony sygnalizuje awarię, co umożliwia szybką identyfikację zużytego elementu bez konieczności demontażu ogranicznika.
• Galwaniczne odseparowanie przewodu N od PE (funkcja iskiernikowa): Rozwiązanie to zapobiega niekontrolowanemu przepływowi prądu w sieci TT, zwiększając bezpieczeństwo użytkowania i eliminując ryzyko błędów w okablowaniu.
• Wymienna wkładka warystorowa w module: Konstrukcja umożliwia wymianę samego warystora bez demontażu podstawy zamontowanej na szynie, co minimalizuje czas przestoju i koszty utrzymania.
• Wewnętrzne zabezpieczenie termiczne: Chroni warystor przed przegrzaniem w przypadku przeciążeń, podnosząc odporność całego ogranicznika na długotrwałe narażenie przepięciowe.

Zgodność z Normami

Ogranicznik ETITEC C T2 255/20 G spełnia wymagania normy PN-EN 61643-11:2013, odpowiadającej międzynarodowym standardom EN 61643-11 oraz IEC 61643-11 dla urządzeń zabezpieczających typu 2 (stopień II). Produkt jest zgodny z dyrektywą RoHS, co potwierdza jego przyjazność dla środowiska.

Zastosowanie

Ogranicznik przepięć ETITEC C T2 znajduje zastosowanie przede wszystkim jako drugi stopień ochrony przeciwprzepięciowej w instalacjach mieszkaniowych i komercyjnych. Sprawdza się w następujących scenariuszach:

• Ochrona głównych rozdzielnic i podrozdzielnic w budynkach mieszkalnych przed przepięciami łączeniowymi wywołanymi łączeniami dużych odbiorników.
• Zabezpieczenie przed pośrednimi wyładowaniami atmosferycznymi w sieciach TT oraz TN-S – model G dodatkowo separuje N od PE.
• Montaż w instalacjach wymagających łatwego serwisowania – wymiana wkładki warystorowej bez przerywania pracy pozostałych torów.
• Integracja w systemach automatyki budynkowej jako element ochrony sterowników i zasilaczy impulsowych.

Wskazówki Montażowe

Montaż ogranicznika przepięć może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany od źródła zasilania. Urządzenie przeznaczone jest do mocowania na szynie DIN TH35 w rozdzielnicy. Podłączenie przewodów należy wykonać zgodnie z dokumentacją producenta – przekrój przewodów dobrać do spodziewanego prądu wyładowczego (zalecane minimum 6 mm² Cu). Moment dokręcania zacisków oraz zalecane parametry instalacji podano w karcie katalogowej produktu. Po zamontowaniu sprawdzić prawidłowość okablowania i działanie wskaźnika optycznego.

FAQ

• Jaką funkcję pełni optyczny wskaźnik w ograniczniku? Wskaźnik umieszczony na obudowie zmienia kolor na czerwony w momencie uszkodzenia warystora. Pozwala to szybko i bez odłączania urządzenia stwierdzić konieczność wymiany wkładki.
• Czy model 255/20 G można stosować w sieci TN-S? Tak, ogranicznik przeznaczony jest do instalacji TT oraz TN-S. Wersja G zapewnia galwaniczne odseparowanie przewodu N od PE, co jest szczególnie ważne w układach TT, ale dopuszcza też pracę w TN-S.
• Czy wymiana warystora wymaga demontażu podstawy? Nie, konstrukcja modułu umożliwia wysunięcie uszkodzonej wkładki warystorowej z podstawy zamocowanej na szynie TH35, co znacznie upraszcza serwis i skraca czas przywrócenia ochrony.
