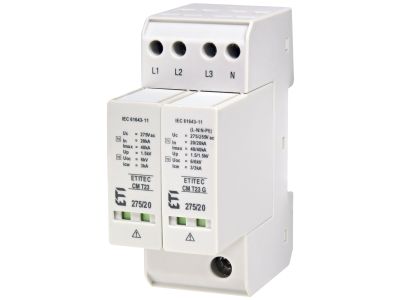

Ogranicznik przepięć, do instalacji mieszkaniowych, TT, ETITEC CM T23 275/20 3+1 RC, typ T2+T3 (C+D) | 002440657 Eti

Opis i Kluczowe Cechy

Ogranicznik przepięć ETITEC CM T23 275/20 w konfiguracji 3+1 RC (typ T2+T3) to modułowe urządzenie do ochrony instalacji elektrycznych przed przepięciami atmosferycznymi i łączeniowymi w systemach typu TT. Wyposażony w optyczny wskaźnik stanu (zielony = sprawne, czerwony = uszkodzone) oraz styki zdalnej sygnalizacji, gwarantuje szybką identyfikację awarii i ciągłe monitorowanie stanu ochrony.

• Konfiguracja 3+1 RC (typ T2+T3): Trzy warystory w fazach L1-L3 i iskiernik w przewodzie neutralnym (N-PE) zapewniają kompleksową ochronę wszystkich biegunów instalacji, łącząc funkcjonalność ochrony Typu 2 i Typu 3.
• Optyczny wskaźnik uszkodzenia: Zielona dioda sygnalizuje prawidłowe działanie, czerwona wskazuje konieczność wymiany – natychmiastowa identyfikacja stanu urządzenia bez demontażu.
• Zdalna sygnalizacja uszkodzenia (wersja RC): Możliwość podłączenia do systemów nadzoru (np. BMS) – awaria jest przekazywana zdalnie, co minimalizuje ryzyko niekontrolowanych przepięć.
• Wysoki prąd wyładowczy: Znamionowy prąd wyładowczy 20 kA (8/20 µs) skutecznie absorbuje energię przepięć, chroniąc wrażliwe urządzenia (RTV, AGD, elektronikę).
• Modułowa budowa (3 moduły):
Kompaktowe wymiary (6 modułów na szynie DIN) pozwalają na elastyczne montowanie w podrozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Ogranicznik spełnia wymagania normy PN-EN 61643-11:2012 (ochronniki Typu 2 i Typu 3) oraz PN-EN 62305 (ochrona przeciwprzepięciowa w systemach typu TT). Posiada deklarację zgodności CE i RoHS, co potwierdza brak szkodliwych substancji oraz zgodność z dyrektywami europejskimi.

Zastosowanie

Urządzenie przeznaczone do ochrony instalacji elektrycznych w budynkach mieszkalnych, biurowych i użyteczności publicznej przed szkodliwym działaniem przepięć.

• Ochrona obwodów gniazdkowych i oświetleniowych w instalacjach mieszkaniowych (system TT).
• Zabezpieczenie układów sterowania i automatyki w szafach rozdzielczych budynków.
• Ochrona wrażliwych urządzeń RTV i AGD przed przepięciami łączeniowymi (np. podczas włączania oświetlenia LED).
• Stosowanie w podrozdzielnicach jako ostatni stopień ochrony przed przepięciami atmosferycznymi.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP, zgodnie z normami PN-HD 60364-5-534 i PN-EN 61643-11. Urządzenie montować na szynie DIN w pobliżu głównego rozłącznika instalacji. Przed podłączeniem należy upewnić się, że napięcie w instalacji jest odłączone. Podłączenie należy wykonać zgodnie ze schematem: przewody fazowe (L1-L3) do warystorów, przewód neutralny (N) do iskiernika N-PE, a przewód ochronny (PE) do zacisku uziemiającego. Po montażu należy przeprowadzić test działania wskaźnika optycznego.

FAQ

• Czy ogranicznik wymaga okresowej wymiany? Tak – wskaźnik optyczny sygnalizuje uszkodzenie warystora. Pojawienie się czerwonej diody oznacza konieczność wymiany wkładki warystorowej (dostępnej jako osobny element).
• Jakie jest maksymalne napięcie trwałej pracy (Uc)? Znamionowe napięcie trwałej pracy wynosi 275 V, co czyni go odpowiednim do instalacji 230/400 V (system TT).
• Czy można stosować ogranicznik w instalacjach zasilanych z sieci TN? Tak – urządzenie jest kompatybilne z systemami TN-S, TN-C-S i TT, jednak w instalacjach TN-C (gdzie neutralny i ochronny są wspólne) zaleca się konsultację z projektantem instalacji.
