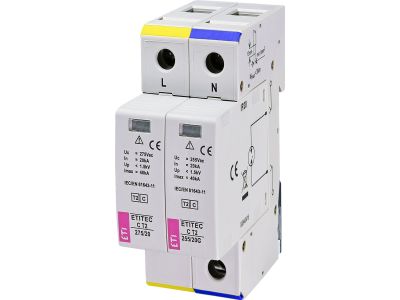

Ogranicznik przepięć, do instalacji mieszkaniowych, TT, ETITEC C T2 275/20 1+1, typ T2 (C) | 002440401 Eti

Alternatywny kod produktu: ETITEC C T2 275/20 1+1

Opis i Kluczowe Cechy

Ogranicznik przepięć ETITEC C T2 275/20 1+1 marki Eti to modułowe zabezpieczenie typu T2 (C), przeznaczone do instalacji mieszkaniowych w sieci TT. Oferuje prąd wyładowczy 20 kA (8/20 μs) i napięcie trwałej pracy 275 V, co zapewnia skuteczną ochronę przed przepięciami atmosferycznymi i łączeniowymi. Konfiguracja 1+1 (warystor + iskiernik) gwarantuje galwaniczne odseparowanie przewodu N od PE, a optyczny wskaźnik uszkodzenia ułatwia diagnostykę.

• Prąd wyładowczy 20 kA (8/20 μs): Skuteczna ochrona instalacji przed przepięciami pochodzącymi z wyładowań atmosferycznych i łączeniowych, bez ryzyka uszkodzenia odbiorników.
• Napięcie trwałej pracy 275 V: Dopasowanie do typowych sieci niskiego napięcia, zapewniające długotrwałą pracę bez degradacji elementów ochronnych.
• Konfiguracja 1+1 (warystor + iskiernik): Dedykowana do sieci TT, gwarantuje galwaniczne odseparowanie przewodu neutralnego od ochronnego, zwiększając bezpieczeństwo użytkowników i urządzeń.
• Optyczny wskaźnik uszkodzenia warystora: Szybkie wykrycie awarii – czerwona sygnalizacja umożliwia natychmiastową wymianę wkładki, minimalizując przestoje w ochronie.
• Modułowa budowa z wymienną wkładką: Łatwa konserwacja – wymiana uszkodzonej wkładki bez konieczności demontażu podstawy zamontowanej na szynie TH35, co obniża koszty serwisu.

Zgodność z Normami

Ogranicznik przepięć ETITEC C T2 275/20 1+1 spełnia wymagania normy PN-EN 61643-11:2013 (EN 61643-11) oraz dyrektywy RoHS. Posiada certyfikat CE, co gwarantuje zgodność z obowiązującymi standardami bezpieczeństwa i jakości.

Zastosowanie

Urządzenie przeznaczone jest do montażu w podrozdzielnicach jako drugi stopień ochrony przed przepięciami w instalacjach mieszkaniowych i podobnych, szczególnie w sieciach TT.

• Ochrona instalacji domów jednorodzinnych i mieszkań przed przepięciami atmosferycznymi oraz łączeniowymi.
• Zabezpieczenie wrażliwych odbiorników, takich jak elektronika, oświetlenie LED, pompy ciepła i systemy inteligentnego budynku.
• Integracja z systemami automatyki budynkowej w celu zdalnego monitorowania stanu ochrony (przy użyciu opcjonalnego styku zdalnej sygnalizacji w wersji RC).
• Drugi stopień ochrony w kaskadowej koncepcji zabezpieczeń przeciwprzepięciowych – po ograniczniku typu T1/B.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Ogranicznik mocuje się na szynie TH35 (DIN) w rozdzielnicy. Podczas podłączania należy stosować przewody o przekroju dobranym do spodziewanego prądu zwarciowego, a moment dokręcania zacisków dostosować do zaleceń producenta. Po instalacji sprawdź poprawność połączeń i działanie optycznego wskaźnika uszkodzenia.

FAQ

• Jak sygnalizowane jest uszkodzenie warystora? Optyczny wskaźnik w okienku sygnalizacyjnym zmienia kolor z zielonego na czerwony, informując o wyeksploatowaniu wkładki. W takim przypadku należy niezwłocznie wymienić wkładkę na nową.
• Czy mogę wymienić tylko wkładkę bez demontażu podstawy? Tak, modułowa konstrukcja ogranicznika umożliwia wyjęcie i wymianę samej wkładki warystorowej bez konieczności odkręcania podstawy zamontowanej na szynie TH35.
• Jaki stopień ochrony IP ma to urządzenie? Standardowo aparatura modułowa do rozdzielnic wyposażona jest w stopień ochrony IP20, co zabezpiecza przed dotykiem palcem. Montaż w obudowie rozdzielnicy zapewnia wyższy stopień ochrony (min. IP30) w zależności od zastosowanej obudowy.
