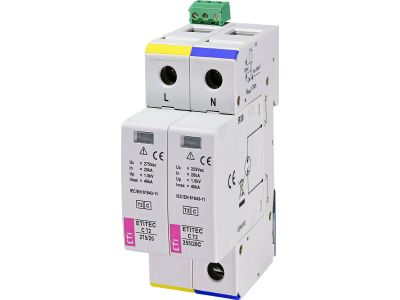

Ogranicznik przepięć, do instalacji mieszkaniowych, TT, ETITEC C T2 275/20 1+1 RC, typ T2 (C) | 002440402 Eti

Alternatywny kod produktu: ETITEC C T2 275/20 1+1 RC

Opis i Kluczowe Cechy

Ogranicznik przepięć ETITEC C T2 275/20 1+1 RC (symbol 002440402) to modułowe zabezpieczenie typu T2 (stopień II) przeznaczone do montażu w podrozdzielnicach wewnętrznych. Dzięki warystorowi i iskiernikowi w konfiguracji 1+1 chroni instalacje w układzie TT przed przepięciami łączeniowymi i pośrednimi wyładowaniami atmosferycznymi. Napięcie trwałe 275 V i prąd wyładowczy 20 kA (In) zapewniają skuteczne ograniczenie przepięć bez ryzyka uszkodzenia chronionych urządzeń.

• Napięcie trwałe 275 V: Dopasowanie do parametrów sieci TT umożliwia bezpieczną pracę bez wyzwalania ochrony w warunkach normalnych.
• Prąd wyładowczy 20 kA (In): Skuteczne odprowadzanie energii przepięcia, zabezpieczające instalację i odbiorniki przed uszkodzeniem.
• Optyczny wskaźnik uszkodzenia warystora: Czerwona sygnalizacja awarii umożliwia szybką ocenę stanu ogranicznika bez demontażu.
• Styki zdalnej sygnalizacji uszkodzenia (wersja RC): Integracja z systemem monitoringu lub BMS pozwala na zdalne powiadomienie o konieczności wymiany wkładki.
• Modułowa budowa z wymienną wkładką warystorową: W przypadku uszkodzenia wystarczy wymienić wkładkę bez demontażu podstawy zamontowanej na szynie TH35.

Zgodność z Normami

Ogranicznik spełnia wymagania norm PN-EN 61643-11:2013 oraz IEC 61643-11 (stopień II). Posiada certyfikat CE oraz jest zgodny z dyrektywą RoHS. Wersja z iskiernikiem (1+1) zapewnia galwaniczne odseparowanie przewodu N od PE w układzie sieci TT, zgodnie z wymaganiami dla tego typu instalacji.

Zastosowanie

Ogranicznik przepięć ETITEC C T2 275/20 1+1 RC znajduje zastosowanie jako drugi stopień ochrony w instalacjach niskiego napięcia. Montowany w podrozdzielnicach, skutecznie chroni przed przepięciami wywołanymi łączeniami oraz wyładowaniami atmosferycznymi.

• Ochrona instalacji mieszkaniowych i biurowych w układzie TT przed przepięciami łączeniowymi i atmosferycznymi.
• Zabezpieczenie wrażliwych odbiorników (sprzęt elektroniczny, sterowniki PLC, systemy alarmowe) przed uszkodzeniem w wyniku skoków napięcia.
• Integracja z systemem monitoringu budynku dzięki zdalnej sygnalizacji uszkodzenia (wersja RC).
• Stosowanie jako kompletne rozwiązanie ochrony przeciwprzepięciowej w rozdzielnicach głównych i podrozdzielnicach.

Wskazówki Montażowe

Montaż ogranicznika może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP do pracy w instalacjach elektrycznych. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Urządzenie montuj na szynie TH35 (DIN) w rozdzielnicy wewnętrznej. Przekroje przewodów dobierz zgodnie z prądem zwarciowym instalacji – minimalny przekrój przewodu fazowego wynosi 4 mm² (Cu dla obwodu ochronnego). Moment dokręcania śrub zaciskowych stosuj według dokumentacji producenta. Po montażu sprawdź poprawność podłączenia przewodu ochronnego i działanie wskaźnika optycznego.

FAQ

• Jak sygnalizowane jest uszkodzenie warystora? Ogranicznik wyposażony jest w optyczny wskaźnik – w stanie normalnym widoczny jest kolor zielony, uszkodzenie sygnalizowany jest czerwonym znacznikiem w okienku. W wersji RC dodatkowo dostępne są styki do zdalnego monitorowania stanu.
• Czy mogę wymienić tylko wkładkę warystorową? Tak, konstrukcja modułowa pozwala na samodzielną wymianę wkładki warystorowej bez konieczności demontażu podstawy z szyny TH35. Należy pamiętać o odłączeniu napięcia i użyciu oryginalnego elementu zamiennego.
• Do jakich układów sieciowych dedykowana jest wersja 1+1 RC? Wersja z iskiernikiem (1+1) jest przeznaczona przede wszystkim do układów TT. Iskiernik galwanicznie odseparowuje przewód neutralny N od ochronnego PE, co zapewnia prawidłową ochronę w przypadku przepięć między N a PE.
